MD450-60X5型煤安矿用多级泵概述：
MD型煤安矿用多级泵系卧式单吸多级分段式离心泵，供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合。

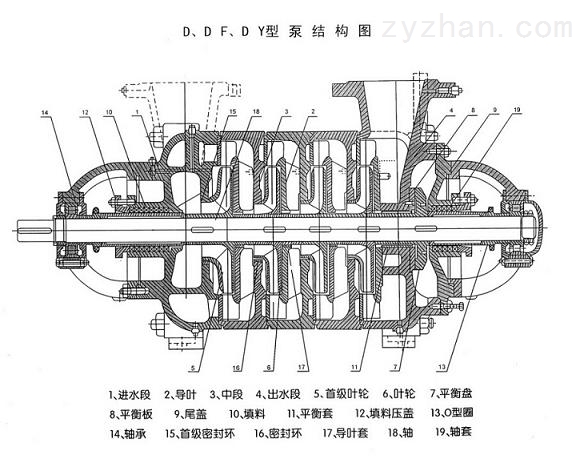

MD450-60X5型煤安矿用多级泵结构特点：
本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：
2.1定子部分
主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上。
2.2转子部件
主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转，整个转子支承在两端的轴承上，转子用弹性柱销联轴器与电动机直接联接，为了补偿膨胀在级和平衡挡套之间装了齿形垫，泵检修时应更换此件。
2.3平衡机构
本泵采用能*且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
MD450-60X5型煤安矿用多级泵说明：
例：MD450-60X5；
MD—防爆耐磨煤矿用多级泵；
450—设计点流量为450m3/h；
60—设计点单级扬程为60m；
5—级数为5级；
MD450-60X5型煤安矿用多级泵性能参数：
流量：Q=450m3/h；
扬程：H=300m。
MD450-60X5型煤安矿用多级泵使用条件：
1、清水条件下（含固体颗粒低于0.1％），运行5000h无大修，效率下降不超过6％；
2、含固体颗粒0.1％～1％以下污水条件下，运行3000h无大修，效率下降不超过5％；
3、含固体颗粒1～.5％污水条件下，运行2000h无大修，效率下降不超过6％；
MD450-60X5型煤安矿用多级泵产品特点：
MD多级泵系卧式、单吸、分段式多级离心泵，吸入口为水平方向，吐出口与水平垂直向上。泵的进水段、中段、出水段、轴承体待泵壳体部分通过拉紧螺栓联成一体，并根据泵的扬程选择泵的级数。
矿用耐磨多级泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡，泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油腻润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。
矿用耐磨多级泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予以更换。

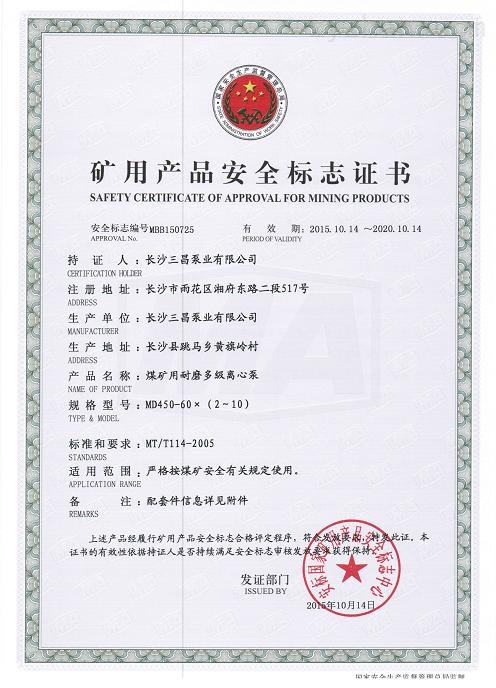

MD450-60X5型煤安矿用多级泵煤安证书：
MD450-60X5型煤安矿用多级泵成套范围：
泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
