详细介绍
液压式安全阀型号:GYA
液压式安全阀公称通径:80MM-250MM
液压式安全阀使用压力:0.6MPA-1.6MPA
液压式安全阀连接方式:法兰连接
液压式安全阀形式:自动
液压式安全阀主要功能:防止管道产生负压
液压式安全阀使用介质:煤油、柴油、甲笨
液压式安全阀材质:铸钢不锈钢
液压式安全阀标准:机械部标准或定做非标
GYA液压式安全阀是(活瓣式)呼吸阀的安全备用设备,它的吸气和呼气的动作压力略高于(活瓣式)呼吸阀,在呼吸阀一旦失灵或在冬季其活瓣冻结时,液压安全阀的液封即被破坏从而保护油罐免遭破坏。液压式安全阀装于油罐顶部与呼吸阀配合使用。控制压力: 56毫米水柱至-50毫米水柱。
GYA液压式安全阀外形尺寸和连接尺寸
液压式安全阀公称通径:80MM-250MM
液压式安全阀使用压力:0.6MPA-1.6MPA
液压式安全阀连接方式:法兰连接
液压式安全阀形式:自动
液压式安全阀主要功能:防止管道产生负压
液压式安全阀使用介质:煤油、柴油、甲笨
液压式安全阀材质:铸钢不锈钢
液压式安全阀标准:机械部标准或定做非标
GYA液压式安全阀是(活瓣式)呼吸阀的安全备用设备,它的吸气和呼气的动作压力略高于(活瓣式)呼吸阀,在呼吸阀一旦失灵或在冬季其活瓣冻结时,液压安全阀的液封即被破坏从而保护油罐免遭破坏。液压式安全阀装于油罐顶部与呼吸阀配合使用。控制压力: 56毫米水柱至-50毫米水柱。

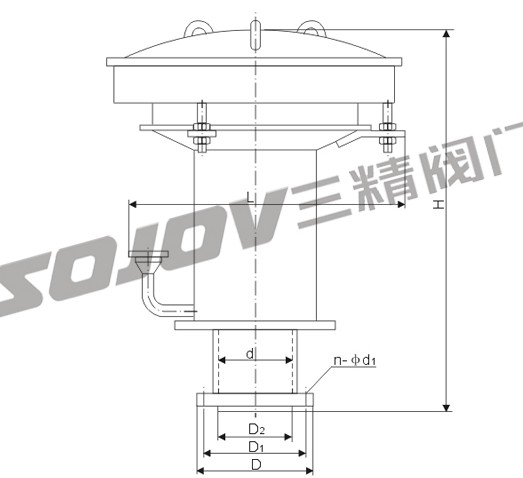

GYA液压式安全阀外形尺寸和连接尺寸
型号 | 规格 | 安装尺寸(毫米) | 重量 | ||||||
d | D | D1 | D2 | n-d1 | L | H | |||
GYA-80 | 80 | 85 | 185 | 150 | ?125 | 4-18 | 376 | 424 | 38 |
GYA-100 | 100 | 105 | 205 | 170 | ?145 | 4-18 | 500 | 605 | 42 |
GYA-150 | 150 | 148 | 260 | 225 | ?200 | 818 | 650 | 705 | 66 |
GYA-200 | 200 | 210 | 315 | 280 | ?255 | 8-?18 | 900 | 755 | 97 |
GYA-250 | 250 | 264 | 370 | 335 | ?310 | 12-18 | 1050 | 885 | 140 |
