目录:安徽利勒智能装备科技有限公司>>卫生级球阀>>气动内螺纹球阀>> 气动球阀螺纹不锈钢球阀气动三片式球阀厂家
| 连接形式 | 螺纹 | 流动方向 | 单向 |
|---|---|---|---|
| 驱动方式 | 气动 | 通道位置 | 直通式 |
| 温度范围 | 高温 | 压力 | 低压 |
| 执行质量标准 | 国标 | 材质 | 玻璃,碳钢,铸铜,铸铁,铸铝,铸钢,陶瓷,塑料,石墨,衬氟,不锈钢,铝合金,钛合金,其他 |
| 产地 | 国产 | 产品大小 | 小型 |
| 产品新旧 | 全新 | 适用介质 | 液体 |
气动内螺纹球阀采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
气动内螺纹球阀技术参数和性能
| ATD气动执行器技术参数 | AQ611F-16P气动丝口球阀阀体参数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN8～100mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.6MPa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 304不锈钢 |
| 单作用：7N·M～2668N·M | 阀体材质 | 304/316/316L不锈钢 | |
| 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 球体材质 | 304/316/316L不锈钢 |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | PTFE、PPL、金属密封 | |
| 动作范围 | 0～90°±5° | 温 度 | PTFE≤150℃、PPL≤250℃、金属密封≤400℃ |
| 接口螺纹 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 结构型式 | 三片式、对焊式、承插焊式、二片式 |
| GTD110～GTD350/ATD100～200 G1/4″ | 适用介质 | 水、石油、酸类、粘性流体、浆料介质等 | |
| 阀位信号(选配） | 定位器：4～20mA/回信器：全开全关信号 | 特 点 | 结构紧凑、体积小、流通能力大 |

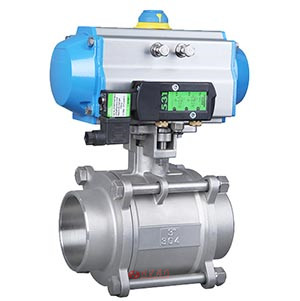

气动内螺纹球阀图片：气动球阀螺纹不锈钢球阀气动三片式球阀厂家
公司简介：
安徽利勒洁净设备科技有限公司是国内专业生产制造洁净卫生级阀门管件，主要应用于食品机械行业、制药机械行业、乳制品行业、酿酒饮料行业以及精细化工等行业高精度卫生级流体设备的专业生产厂家，产品规格齐全；产品主要有：
无菌隔膜阀，卡箍直通隔膜阀，三通隔膜阀，法兰隔膜阀，气动隔膜阀，U型隔膜阀，罐底隔膜阀 ；
无菌球阀，卡箍直通球阀，螺纹球阀，焊接球阀，气动球阀，法兰球阀，电动球阀；
卫生级蝶阀，焊接蝶阀，卡箍直通蝶阀，螺纹蝶阀，法兰蝶阀，气动蝶阀，电动蝶阀；
不锈钢卫生泵，不锈钢卫生级离心泵，不锈钢卫生自吸泵，不锈钢酒精防爆泵，卫生奶泵，卫生饮料泵；
止回阀，过滤器、呼吸器、换向阀、防混阀、安全阀；气动球阀螺纹不锈钢球阀气动三片式球阀厂家
卫生级不锈钢管件，焊接弯头，快装弯头，不锈钢三通，快装三通，四通，真空弯头，大小头；
罐顶组件系列，不锈钢储罐，发酵罐，不锈钢卫生级人孔，清洗球/器，视镜灯，排气阀等其它非标产品生产加工；
