PLC现场安装的注意事项的安装步骤

 到了现场后，进行系统安装前，需要考虑安装环境是否满足PLC的使用环境要求，这一点可以参考各类产品的使用手册。但无论什么PLC，不都能装设在下列场所：含有腐蚀性气体之场所，阳光直接照射到的地方，温度上下值在短时间内变化急遽的地方，油、水、化学物质容易侵入的地方，有大量灰尘的地方，振动大且会造成安装件移位的地方。

         如果必须要在上面的环境使用，则要为PLC制作合适的控制箱，采用规范和必要的防护措施。如果需要在野外极低温度下使用，可以使用有加热功能的控制箱。如何做这些防护箱或控制箱，各制造商和和资格的系统集成商将会为客户提供相应的供应和设计。

         在使用控制箱时，在控制箱内OpenPLC安装的位置要注意如下事项：控制箱内空气流通是否顺畅（各装置间须保持适当的距离），变压器、马达控制器、变频器等是否与PLC保持适当距离，动力线与信号控制线是否分离配置，组件装设之位置是否利于日后之检修，是否需预留空间，供日后系统扩充使用。

         除了上述注意事项之外，还有其它注意事项要留意。

          首先比较重要的是静电的隔离。静电是无形的杀手，但可能因为不会对人造成生命危险，所以许多人常常忽视它。在中国的北方、干燥的场所，人体身上的静电都是造成静电损坏电子组件的因素。虽然你被静电打到的话，只不过是轻微的酥麻，但这对PLC和其它任何电子器件就足以致命了。

         要避免静电的冲击有下列三种方式：在进行维修或更换组件时，请先碰触接地的金属，以去除身上的静电；不要碰触电路板上的接头或是IC接脚；电子组件不使用时，请用有隔离静电的包装物，将组件放置在里面。想象PLC里的元器件是一个娇嫩的婴儿，而那些静电会导致这个婴儿死亡，你就会更容易以正确的态度对待这个问题了。

         基座安装（RACK）时，在决定控制箱内各种控制组件及线槽位置后，要依照图纸所示尺寸，标定孔位，钻孔后将固定螺丝旋紧到基座牢固为止。在装上电源供应模块前，必须同时注意电源线上的接地端有无与金属机壳连结，若无则须接上。接地不好的话，会导致一系列的问题，静电、浪涌、外干扰，等等。由于不接地，往往PLC也能够工作，因此，不少经验不足的工程师就误以为接地不那么重要了。这就像登山的时候，没有系上保护缆绳一样，虽然你正常前进的时候，保护缆绳没有任何作用，但一旦你失足的时候，没有那根绳子，你的生命就完结了。PLC的接地，就相当于给PLC系上保护缆绳。

          在I/O模块安装时，须注意如下事项：I/O模块插入机架上的槽位前，要先确认模块是否为自己所预先设计的模块；I/O模块在插入机架上的导槽时，务必插到底，以确保各接触点是紧密结合的；模块固定螺丝务必锁紧；接线端子排插入后，其上下螺丝必须旋紧。由于现场的变压器、电机等影响，多少会有振动，如果这些螺丝钉松动了，会导致模块从机架中松开。

1.可供用户使用的充足的资源

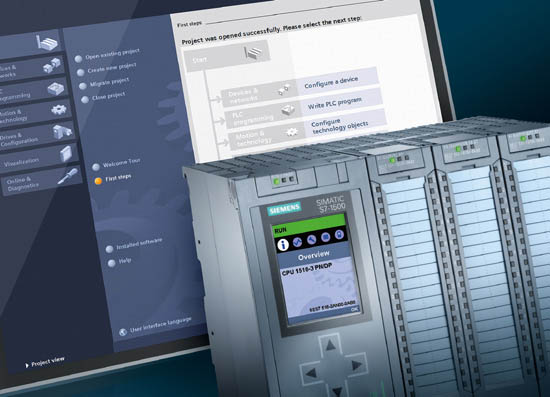

作为新一代大中型PLC，S7-1500比S7-300/400的各项指标有很大的提高。CPU1516-3PN编程用的块的总数zui多为6000个，数据块zui大5MB，FB、FC、OBzui大512KB。用于程序的工作存储器5MB，用于数据的工作存储器1MB。

插槽式装载存储器（SIMATIC存储卡）zui大2GB，可存储项目数据、归档、配方和有关的文档。

S7定时器、计数器分别有2048个，IEC定时器、计数器的数量不受限制。位存储器（M）16KB。

I/O模块zui多8192个，过程映像分区zui多32个，过程映像输入、输出分别为32KB。每个机架zui多32个模块。

运动控制功能zui多支持20个速度控制轴、定位轴和外部编码器，有高速计数和测量功能。

2.超高速的运算处理速度

位操作指令的处理时间典型值为10ns，换句话说，每一微秒可处理10万条位操作指令。浮点数运算指令的处理时间典型值为64ns。

S7-1500采用当前zui快的背板总线和高效的传输协议，保证了快速信号处理。点到点的反应时间不到500μs。

AI、AO模块的分辨率均为16位，8点AI模块每个模块的转换时间为125μs。数字量输入模块具有50μs的超短输入延时。

用于计数、测量和定位输入的工艺模块TMPosInput的zui高信号频率为1MHz，4倍速时为4MHz。可用RS-422接口连接脉冲编码器，支持等式模式、诊断中断和硬件中断！

我们的优势：相同产品我们提供优惠的价格，海量库存，种种型号常备库存，满足您一站式轻松采购的愿望。供货快捷，西门子PLC是行业内的之一，得到了广大客户青睐，芈峥工业控制作为西门子核心分销商，将为客户提供产品保障及优质的售后服务，以及更多西门子PLC相关知识，希望可以对大家有所帮助。

模块组装在 S7-1500 安装导轨上：

具有各种长度，包括切割至定长的型号。 由于具有集成式 DIN 导轨，可以卡装广泛的标准部件，如附加端子、小型断路器或小型继电器。

性能可靠，接线方便：

I/O 信号是通过统一的 40 针前连接器来连接的。 信号模块和前连接器之间具有机械编码，可防止因意外的错误插入而对电路造成破坏。

为了对前连接器进行简单接线，可将该连接器置于“预接线位置”。 在此位置上，插头尚未与模块电路接触。 此位置还可用于在运行过程中进行改动。 用户可借助于前盖内侧的一个印制电缆连接图进行连接。

前连接器作为带螺钉型端子或推入式端子的型号提供。 两个型号都可以连接线芯截面积为 0.25² ~ 1.5 mm²（AWG 24 ~ AWG 16）的导线。

另外，数字量信号模块可通过 TOP Connect 进行系统接线。 通过 TOP Connect，可以快速而清晰地连接到现场的传感器和执行器，并可在控制柜中进行简便接线。

对于模拟量模块，可以直接在模块上进行屏蔽；随模块提供了一个屏蔽连接套件，无需工具即可进行安装。

工厂标签：

针对 S7-1500 的信号模块提供了标签条。可使用一台标准激光打印机来打印这些 DIN A4 标签纸上的标签。 可以从 TIA Portal 进行自动打印，而无需重新输入符号或地址。 通过这些标签条的设计形式，可为通道或诊断显示 1:1 分配标签。 如果前盖打开，则诊断显示到端子的这种 1:1 分配会保留。

可变和可扩展的站配置：

信号模块和通信处理器可以不受限制地以任何方式连接。 系统可自行组态。

zui大配置包括带有 31 个模块（30 个模块 + 1 个电源）的 CPU。 在 CPU 向背板总线的输出对于所有连接的模块来说不够充分的情况下，需要由电源 (PS) 通过背板总线为 S7-1500 模块的内部电路供电。

尺寸紧凑：

SIMATIC S7-1500 的尺寸使其能够顺利安装到 SIMATIC S7-300 或 ET 200M 的可用安装空间中。

移动敷设：SIMATIC S7-1500 及其模块可以垂直和水平安装，从而可以zui**方式安装到可用空间内。

I/O 模块

以下模块类型可用于 SIMATIC S7-1500/ET 200MP：

数字量输入模块

数字量输出模块

数字量输入/输出模块

模拟量输入模块

模拟 I/O 模块

模拟量输出模块

包括高速 (HS) 模拟量模块，无论激活的通道数如何，基本执行时间都是 62.5 µs

用于计数和定位的工艺模块

用于点到点通信和总线连接的通信模块

不久将可供货 用于面向安全的应用的故障安全模块

提供了各种模块等级，可使用户在其应用中实现zui**扩展。 模块本身通过标签进行相应标记：

BA（基本型）： 简易低成本模块，无诊断功能，没有参数

ST（标准型）： 具有与模块或负载组相关的诊断的模块，如果适用，带有参数；模拟量模块： 准确度等级 0.3%

HF（高性能型）： 具有与通道相关的诊断和参数设置的模块；对于模拟量模块： 准确度等级 0.1%，抗扰度和电流隔离程度提高

HS（高速型）：具有滤波和转换时间的模块适用于超高速应用；例如 8 通道模拟量模块，无论激活的通道数如何，基本执行时间都是 62.5 µs。

I/O 模块的附件：

标签纸：可插入到 I/O 模块中（10 张 DIN A4 标签纸，每张标签纸带有 10 个标签，预穿孔，可使用标准激光打印机进行打印；可用颜色： Al 灰）

屏蔽连接：SIMATIC S7-1500 系统（模拟量模块和工艺模块）提供了一个简易屏蔽连接套件，无需使用工具即可安装。 此套件包含一个 24 V DC 馈电元件、一个屏蔽夹和一个通用屏蔽端子。 该屏蔽端子可用于单根细干线电缆、多根细干线电缆或一根粗干线电缆。 由于对 24 V DC 电源和测量信号进行分离，并且在屏蔽和信号电缆之间具有低阻抗连接，因此可确保较高的 EMC 稳定性和抗干扰性。

统一的 40 针前连接器

I/O 模块的前门或自组装背板总线的 U 型连接器等其它附件

通信

S7-1500 具有不同的通信接口：PROFINET IO IRT 接口（2 端口**换机），集成在 CPU 中；

用于获得确定的响应时间和高设备精度。

用于连接到 PROFIBUS 和工业以太网总线系统的通信模块（不久提供 PROFINET）

用于点到点连接的通讯模块。

CPU 1515 PN 具有一个附加的集成 PROFINET 接口，其具有单独的 IP 地址，例如，用于网络分离。 对于 CPU 1516-3 PN/DP，可通过该集成 PROFIBUS 接口来连接 PROFIBUS 节点。 通过一个 PROFIBUS CM，可方便地对不带集成 PROFIBUS 接口的 CPU 进行扩展。

通过 PROFINET IO 进行过程通信

SIMATIC S7-1500 通过集成的 PROFINET 接口连接到 PROFINET IO 总线系统，可实现具有确定响应时间和高精度设备性能的分布式自动化配置。

从用户的角度来看，PROFINET IO 上的分布式 I/O 处理与集中式 I/O 处理没有区别（相同的组态，编址及编程）。

可将下列设备作为 IO 控制器进行连接：SIMATIC S7-1500

SIMATIC S7-1200

SIMATIC S7-300（使用配备 PROFINET 接口或 PROFINET CP 的 CPU）

SIMATIC S7-400（使用配备 PROFINET 接口或 PROFINET CP 的 CPU）

SIMATIC ET 200（通过带有 PROFINET 接口的 CPU）

以下设备可作为普通设备或智能设备来连接：

SIMATIC S7-1500

SIMATIC S7-1200（FW 4.0 或更高版本）

ET 200S IM151-8 PN/DP CPU, ET 200pro IM154-8 PN/DP CPU

ET 200SP CPU 1510SP-1 PN、CPU 1512SP-1 PN

SIMATIC S7-300（使用配备 PROFINET 接口或 PROFINET CP 的 CPU）

SIMATIC S7-400（使用配备 PROFINET 接口或 PROFINET CP 的 CPU）

ET 200 分布式 I/O 设备

作为直接按键模块运行的人机界面设备现场设备

PROFIBUS DP 进行过程通信

SIMATIC S7-1500 通过通信处理器或通过配备集成 PROFIBUS DP 接口的 CPU 连接到 PROFIBUS DP 总线系统。 通过带有 PROFIBUS DP 接口的 CPU 或通讯模块,可构建一个高速的分布式自动化系统，并且使得操作大大简化。

从用户的角度来看，PROFIBUS DP 上的分布式I/O处理与集中式I/O处理没有区别（相同的组态，编址及编程）。

以下设备可作为主站连接：SIMATIC S7-1500

（通过带 PROFIBUS DP 接口或 PROFIBUS DP 通信模块的 CPU）

SIMATIC S7-300

(使用带 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP)

SIMATIC S7-400

(使用带 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP)

SIMATIC S5-115U/H、S5-135U 和 S5-155U/H，带IM 308

SIMATIC 505

以下设备可作为普通从站或智能从站来连接：

分布式 I/O 设备，例如 ET 200

现场设备

SIMATIC S7-200、S7-1200、S7-300

C7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP

SIMATIC S7-400 (只有通过 CP 443-5)

SIMATIC S7-1500（只能通过 CP/CM 1542-5）

不过，安装有 STEP 7 的编程器/PC 或 SIMATIC HMI 面板仅使用部分通过 PROFIBUS DP 运行的 PG 和 OP 功能。

通过以太网的数据通信

S7-1500 可通过集成 PROFINET 接口或通过通信模块连接到工业以太网总线系统。 可以连接以下设备：

SIMATIC S7-1200

SIMATIC S7-1500

SIMATIC S7-300

SIMATIC S7-400

SIMATIC S5-115U/H、S5-135U 和 S5-155U/H

编程器PC、工业 PC

SIMATIC HMI 操作员控制和监视系统

数控

机器人控制

驱动控制器

其它厂商设备

支持的协议：TCP/IP

ISO-on-TCP (RFC1006)

UDP

SNMP

DCP

LLDP

HTTP

HTTPS

MODBUS TCP

工业以太网通信处理器 CP 1543-1 提供了以下附加功能：

1 Gbit 接口

支持 IPv6

安全性： 通过硬件识别、IP/MAC 访问列表、防火墙、VPN 隧道进行访问保护

通过 ISO 协议与 S5 系统通信

FTP（客户端/服务器）、电子邮件、SNMPv1/v3

通过 PROFIBUS 的数据通信

SIMATIC S7-1500 通过通信处理器或通过配备集成 PROFIBUS DP 接口的 CPU 可连接到 PROFIBUS DP 总线系统。可以连接以下设备：SIMATIC S7-1200

SIMATIC S7-1500

SIMATIC S7-300

SIMATIC S7-400

SIMATIC S5-115U/H、S5-135U 和 S5-155U/H

编程器

PC、工业 PC

SIMATIC HMI 操作员控制和监视系统

数控

机器人控制

驱动控制器

其它厂商设备

通过点到点通信模块进行数据通信

通过点到点通信模块，可实现功能强大的点到点连接。 例如，可以连接以下设备：

SIMATIC S7、SIMATIC S5 自动化系统和其他公司的系统

扫描仪、条形码阅读器、识别系统

机器人控制

打印机

支持的协议：

Freeport： 适用于通用通信的用户可设置报文格式

3964(R) 可提高传输可靠性

Modbus RTU 主站

Modbus RTU 从站

USS，通过指令实现

接口性质：

RS 232 带辅助信号

RS 422 用于全双工连接

RS 485 用于半双工和多点连接

传输速率为 300 - 115 200 bit/s

通过 Sub D 连接器进行连接

Functions

提供有大量功能，支持用户的 S7-1500 编程、调试和维护等工作。

性能

指令处理速度更快, 取决于 CPU 型号、语言扩展和新的数据类型

代码生成得到优化，响应时间显著缩短

集成技术

通过标准 PLCopen 运动控制块，简便、快速地对运动序列进行编程

方便的诊断和调试工具提供了驱动器调试支持

向组态系统和人机界面自动发送报警消息：简化的故障排除步骤节省了调试时的时间与工作量。

等时同步模式

将分布式信号采集、信号传输和程序执行与具有恒定总线循环时间的 PROFIBUS 和 PROFINET 的循环进行同步耦合：

采集输入信号并进行处理，按固定时间间隔（恒定总线循环时间）将输出信号输出。同时创建了前后*的部分过程图像。

由于分布式 I/O 以恒定总线循环时间进行同步信号处理，可实现精确可重现的确定过程响应时间

在分布式自动化解决方案中，SIMATIC S7-1500 还可执行高速处理操作，并可取得*的精度和重现性。这意味着可以以稳定的优质产品不断地扩大生产数量。

提供了用于完成运动控制、测量值采集、高速控制等复杂任务的全面组件。

集成安全功能

通过密码进行知识保护，防止未经*而读取和修改程序块（与 STEP 7 相结合）

通过复制保护

来提高保护程度，防止未经*而复制程序块：通过复制保护，可将 SIMATIC 存储卡上的程序块与其序列号绑定，以便只有在将配置的存储卡插到 CPU 中时，该程序块才可运行。

4-级*理念：

可向用户组分配不同访问权限。通过新的保护级别 4，还可以限制与 HMI 设备之间的通信。由于操作保护得到改进，控制器可以检测到组态数据的更改或未经允许的传输。
