德国多德DOLD多功能时间继电器

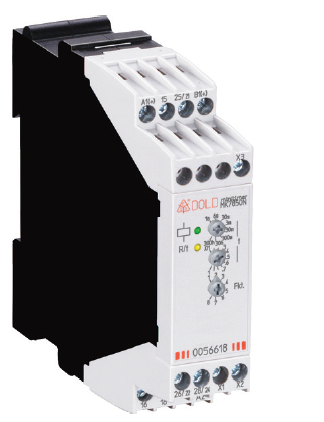

德国多德DOLD多功能时间继电器MK 7850N/200

优势

• 一个模块中 多有10种功能

• 简化存储

• 增加灵活性

• 快速设置长时间值

特点

• 符合标准 IEC/EN 61 812-1

• 可通过旋转开关设定8种功能：

- 延时通电 (AV)

- 瞬通 (EW)

- 脉冲延迟 (IE)

- 闪光器、脉冲启动 (BI)

- 延时断电 (RV)

- 脉冲生成功能 (IF)

- 瞬断 (AW)

- 延时通电和断电 (AV / RV)

• 可通过旋转开关设定从0.02秒至300小时8种时间范围

• 电压范围 AC/DC 12 ... 240 V

• 所有功能都带有 时间中断/时间增加 输入功能

• 适用于2线接近传感器控制

• 2 对转换触点，1 对可设定瞬时触点

备注

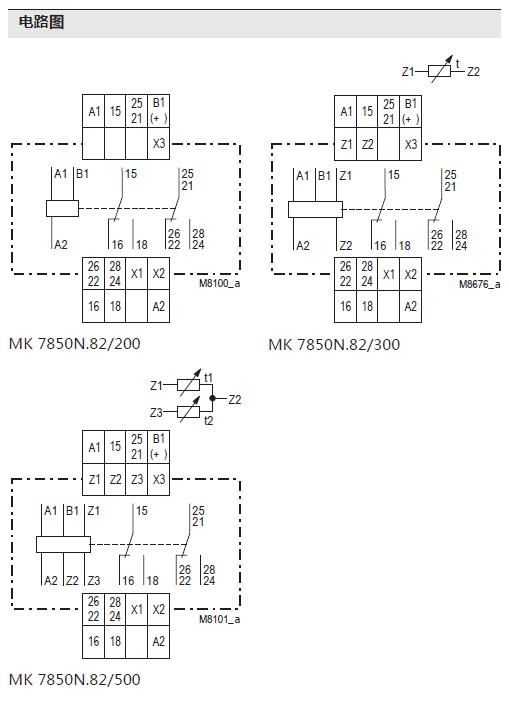

控制输入 B1

功能 RV, IF, AW, AV/RV都由通过B1(+)和A2之间的电压来控制。控制电压

可以与A1或其他介于12至240V的AC/DC电压相同，也可以在B1和A2之间

并联运行一个负载。

如果使用IF功能，当A1和B1同时受到一个设定过长度的脉冲信号来控制，

那么IF就会开始。使用MK 7850N/500时，当滑动开关位于"B"位置时，输

出脉冲可以被禁用。

时间中断/时间增加 - X3端子

在所有功能中，也包括RV, IF, AW (EW/AW) 和 AB/RV，时间延迟可以被

X2和X3之间的桥接跳线所中断，当打开桥接跳线后，将使中断的时间延迟

继续（时间增加）。当X2和X3被桥接时，控制输入被禁用，黄色LED将处

于停止时的状态。如果X2和X3间未连接外部电压，模块可能会损坏。

远程电位计

MK 7 850N/500可以使用外部远程电位计来设定

- 端子 Z1 - Z2: 时间 t1 电位计

- 端子 Z2 - Z3: 时间 t2 电位计

当连接远程电位器时，相应的内部电位器必须设置为 。如果没有使用

远程电位器，需要将端子Z1和Z2，Z2和Z3分别连接。

连接到到远程电位器接线应与电源电压的线路隔离安装，如果满足不了这

一点，请使用屏蔽电缆连接，并将屏蔽层连接到Z2。

端子Z1，Z2和Z3都无需连接外部电源，否则模块可能会损坏。

附加功能

将继电器面板上的滑动开关S1调整到"B"位置，功能开关设定到 3, 4和7位

置，可以实现MK 7850N/500 附加功能，此时可以使用面板下方电位器设

定第二延时时间t2（可参考功能图），其时间设定范围与t1一致。
