弹性金属密封法兰蝶阀,D43H,D343H

参考价面议
具体成交价以合同协议为准
  • 公司名称上海一控阀门有限公司
  • 品       牌
  • 型       号D43H,D343H
  • 所  在  地上海市
  • 厂商性质生产厂家
  • 更新时间2018/5/14 9:00:00
  • 访问次数4985
在线询价 收藏产品 查看电话 同类产品

联系我们时请说明是 制药网 上看到的信息,谢谢!




<div style=""text-indent: ">             <span style=""font-size: ">上海一控阀门有限公司简介<span style=""font-size: ">




<div style=""text-indent: ">一控公司成立于1999年。多年来,公司全体同仁与各界朋友精诚合作、同舟共济,在探索中求创新,在竞争中求强大,不断拼搏、吸纳、创新。是一家专业生产各种阀门的大型企业,公司技术力量雄厚,生产设备*,检测设备完善。配备了数控车床、铣床、钻床、立车等重型加工设备,并配备有压力试验机及*检测仪器等监视和测量装置。可按照较早的ANSI、API、BS、JIS、GB标准设计制造。




<div style=""text-indent: ">主要产品有:闸阀、球阀、平板闸阀、截止阀、止回阀、蝶阀及各种特殊要求的阀门。




所生产阀门的主体材料有WCB、LCB、WC6、WC9、ZGCr5Mo、ZG15Cr1Mo1V、CF8、CF8M、CF3、CF3M、F51、F53、12CrMoV、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、Hastl.C、Monel等;公称通径从DN10----600及1/2″--24″,公称压力从0.6----42.0Mpa及150LB---2500LB;工作温度-196℃--600

      公司全体同仁秉承“追求永恒,创中华品牌”的经营理念,不断应用新技术、新工艺、积极开发新产品,以严格的管理带给您的质量的保证,以良好的信誉和优质的服务报答广大用户对一控阀门的厚爱,竭诚欢迎国内外客商光临合作与洽谈业务,携手共创辉煌。
闸阀、球阀、平板闸阀、截止阀、止回阀、蝶阀、针型阀、柱塞阀、过滤器、阻火器、呼吸阀、放料阀等各种特殊阀门
产品名称: 弹性金属密封法兰蝶阀
产品型号: D43H,D343H
弹性金属密封法兰蝶阀,D43H,D343H 产品信息

 首页 - 产品展厅 - 产品介绍

  产品名称: 弹性金属密封法兰蝶阀
  产品型号: D43H,D343H


  : 王
 相关产品
 三偏心多层次金属密封法兰蝶阀
 弹性金属密封法兰蝶阀
 三偏心多层次金属密封对夹蝶阀
 弹性金属密封对夹蝶阀



弹性金属密封法兰蝶阀[D43H,D343H]

采用“U”型不锈钢密封圈,该阀精密的弹性密封圈与经过镀铬抛光的蝶板密封面接触,二者有机的结合,具有耐高温、高压、低温等特点,因此被广泛应用于介质温度≤550℃的供热、供汽、供水及煤气、油品、酸碱等不同介质的管路上作调节流量、截断或接通流体。



结构特点

     双偏心密封结构阀杆轴线与蝶板密封面间偏置一个尺寸A,并与阀体通道轴线偏置一个尺寸B。当蝶板从0°~90°开启时,蝶板的密封面会比单偏心更快地脱离阀座密封面,当蝶板从0°转动至8°~12°时蝶板密封面即可*脱离阀座密封面,从而使蝶阀在启闭过程中,蝶板与阀座的密封面之间相对机械磨损、挤压转角行程更短,从而使机械磨损、挤压变形更为降低,蝶阀的密封性能及使用寿命更为提高。
     1、采用“U”型不锈钢密封圈,阀座具有一定的弹性,无论在高温、低温的情况下,它与蝶板均具有优良的密封性。
     2、是金属对金属线密封蝶阀,蝶板密封面采用堆焊不锈钢或堆焊硬质合金,密封面耐磨损,使用寿命长。
     3、蝶板流线设计、通杆、耐磨轴套等参数使本蝶阀具有优良的密封性,耐温、耐压、耐磨、耐腐蚀。
     4、该阀可设计成法兰连接和对夹连接。
   5、驱动方式可选择手动、电动或气动。

密封副结构

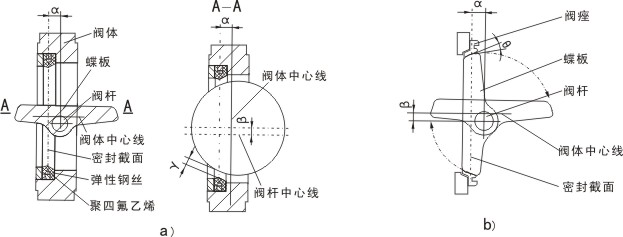

   蝶板的回转中心(即阀杆的中心)与蝶板密封截面偏置一个尺寸α,并与阀体通道轴线偏置一个尺寸β。
  当双偏心蝶阀处全开状态时,其蝶板密封面会*脱阀座密封面,形成一个间隙γ,使蝶板的回转半径分为长半径和短半径,在长半径转动的大半圆上,蝶板密封面转动轨迹的切线会与阀座密封面形成一个θ角,在阀门启闭时,蝶板密封面相对阀座有一个渐出脱离和渐入挤压的作用,从而降低了启闭时蝶板和阀座之间的机械麻损和擦伤。

    采用不锈钢金属U型圈或O型圈阀座,即满足了高温工况的需求,又增强了阀座的弹性。
■阀体材料   碳钢 (WCB、WCC、LCB)   铬钼钢 (WC5、WC6、WC9)     合金钢
                   不锈钢 (CF3、CF8、CF3M、CF8M、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
■内件材料    不锈钢 ( 2Cr13、1Cr18Ni9、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、316、304L、316L )
                   碳钢    铬钼钢    特殊钢
■连接形式    法兰、对夹、对焊、凸耳对夹
■驱动方式    手动、蜗轮传动、电动、 气动、

弹性金属密封法兰蝶阀主要外形连接尺寸(法兰式)
