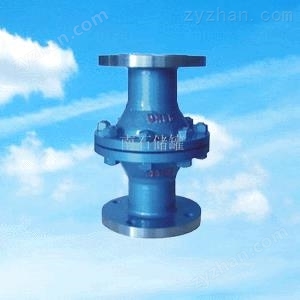

管道散热放空阻火器

管道散热放空阻火器也称丝网阻火器，是早期国内沿用的一种阻火器，适用于储罐闪点低于28℃的甲类、油品、

氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等，HGS-07阻火器是作用于加热炉的燃气管道上。应安

装在燃料气进入喷嘴前的燃料气管道上，以防止回火。当喷嘴回火时，阻火器内金属网由于器壁效应转化为热能

使火熄灭，防止因回火而引起燃料气管道内爆炸的危险。其特点是制作简单、维护成本低，主要用于对安全要求

不是很高的场合。

管道散热放空阻火器性能特点：

1、连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格，耐烧试验1小时无回火现象。

3、壳体水压试验2.4MPA无泄漏。

4、阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。

管道散热放空阻火器标准：法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（请注明压力等

级）执行标准：GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道

阻火器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。阻火器生产、检验和验收标准：SY/T0512-1

996《石油储罐阻火器》、测试依据：GB5908-86《石油储罐阻火器性能和实验方法》。

阻火器主要参数：

管道散热放空阻火器连接尺寸：

管道散热放空阻火器结构示意图：

放空阻火器安装维护保养：

1、为了确保氧气阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读说明书，并仔细核对标牌与所装

管线要求是否一致。管道散热放空阻火器维修保养:

2、氧气阻火器上的流向标记必须与介质流向一致。

3、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

5、清洗氧气阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。
