MD550-50X7型矿用多级泵概述：
MD550-50X7型矿用卧式多级离心泵采用了高效节能产品的水力模型，具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点。
MD550-50X7型卧式多级离心泵可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。我公司已通过IS09001:2016质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有保障。
MD550-50X7型矿用多级泵参数范围：
流量：550m3/h；
扬程：350m；

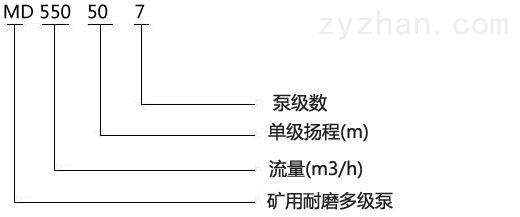

MD550-50X7型矿用多级泵型号意义：
例：MD550-50X7；
MD—耐磨矿用多级离心泵；
550—设计点流量（m3/h）；
50—设计点泵的单级扬程（m）；
7—泵的级数为7级。
MD550-50X7型矿用多级泵工作条件：
供输送不含固体颗粒的清水及物理化学性质类似于清水的液体，液体温度不超过80摄氏度，适合于矿山、工厂及城市给排水用。
MD550-50X7型矿用多级泵结构特点：
MD型矿用卧式多级离心泵是单壳体、单吸、多级卧式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：
1、定子部分
MD型矿用卧式多级离心泵主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上
2、转子部件
MD型矿用卧式多级离心泵主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转，整个转子支承在两端的轴承上，转子用弹性柱销联轴器与电动机直接联接，为了补偿膨胀在级和平衡挡套之间装了齿形垫，泵检修时应更换此件。
3、平衡机构
MD型矿用卧式多级离心泵采用能*且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
