MD150-30X5型矿用多级泵

返回列表页
  • MD150-30X5型矿用多级泵

收藏
举报
参考价 面议
具体成交价以合同协议为准
  • 型号
  • 品牌
  • 厂商性质 其他
  • 所在地

在线询价 收藏产品 加入对比

更新时间:2021-11-26 11:40:42浏览次数:16

联系我们时请说明是制药网上看到的信息,谢谢!

产品简介

MD150-30X5型耐磨矿用多级泵概述:MD150-30X5型耐磨矿用多级泵能够用于工厂、矿山排水、城市污水厂等领域,可以输送的介质含固体颗粒含量不能大于1.5%以及类似的污水,被输送介质温度不能超过80℃,MD矿用多级泵如果超过这个温度就需要用冷却水采取特殊方式进行冷却

详细介绍

     MD150-30X5型耐磨矿用多级泵概述:

        MD150-30X5型耐磨矿用多级泵能够用于工厂、矿山排水、城市污水厂等领域,可以输送的介质含固体颗粒含量不能大于1.5%以及类似的污水,被输送介质温度不能超过80℃,MD矿用多级泵如果超过这个温度就需要用冷却水采取特殊方式进行冷却。

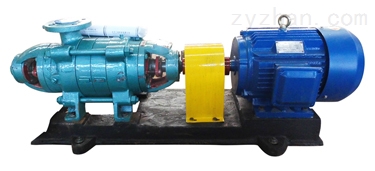

MD150-30X5型矿用多级泵

      MD150-30X5型耐磨矿用多级泵参数范围:

        流量:150m3/h;
        扬程:150m;

      MD150-30X5型耐磨矿用多级泵型号意义:

        例:MD150-30X5;
        MD—耐磨矿用多级离心泵;
        150—设计点流量(m3/h);
        30—设计点泵的单级扬程(m);
        5—泵的级数为5级。
       MD150-30X5型耐磨矿用多级泵型号意义

      MD150-30X5型耐磨矿用多级泵旋转方向:

        从电机端向泵看为顺时针方向旋转。

      MD150-30X5型耐磨矿用多级泵主要零件材质:

        泵的过流部件材质均为铸铁,轴的材质为45号钢。

      MD150-30X5型耐磨矿用多级泵成套范围:

        泵于电机、底座配套供应,可配功用底座或本身底座,厂方还提供附件(包括吐出锥管、闸阀、底阀、止回阀)和备件(包括叶轮、密封环、导叶套、平衡盘、轴套)。

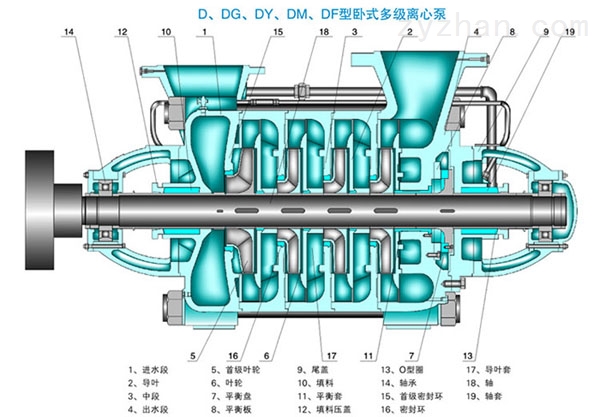

MD150-30X5型耐磨矿用多级泵结构图
MD150-30X5型耐磨矿用多级泵结构图

      MD150-30X5型耐磨矿用多级泵结构说明:

        1、泵壳体部分

        泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体,前段吸入口中线呈水平线,后段吐出口中线与水平垂直。

        2、转子部分

        转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上,转子部分的叶轮数目是根据泵的级数而定。

        3、轴承部分

        本DM/MD型泵轴承有滑动轴承和滚动轴承两种,按型号不同而定,均不承受轴向力,泵在运行中应当允许转子部分在泵壳体中轴向游动,不能采用向心轴承。

        4、泵的密封

        泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间靠密封环、导叶套、填料密封,当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。

        5、平衡机构

        平衡机构由平衡环、平衡盘、平衡套等组成,平衡机构用于平衡泵的轴向力。
