产品简介

MD120-50X5型矿用多级离心泵概述:MD120-50X5型矿用多级离心泵能够用于工厂、矿山排水、城市污水厂等领域,可以输送的介质含固体颗粒含量不能大于1.5%以及类似的污水,被输送介质温度不能超过80℃,如果超过这个温度就需要用冷却水采取特殊方式进行冷却

详细介绍

      MD120-50X5型矿用多级离心泵概述:

        MD120-50X5型矿用多级离心泵能够用于工厂、矿山排水、城市污水厂等领域,可以输送的介质含固体颗粒含量不能大于1.5%以及类似的污水,被输送介质温度不能超过80℃,如果超过这个温度就需要用冷却水采取特殊方式进行冷却。

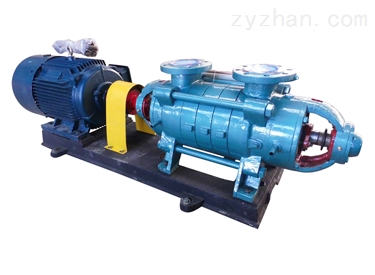

MD120-50X5型矿用多级离心泵

      MD120-50X5型矿用多级离心泵参数范围:

        流量:120m3/h;
        扬程:250m;

      MD120-50X5型矿用多级离心泵型号意义:

        例:MD120-50X5;
        MD—耐磨矿用多级离心泵;
        120—设计点流量(m3/h);
        50—设计点泵的单级扬程(m);
        5—泵的级数为5级。
       MD120-50X5型矿用多级离心泵型号意义

      MD120-50X5型矿用多级离心泵主要零件材质:

        矿用多级离心泵泵的过流部件材质均为铸铁,轴的材质为45号钢。(可订制)

      MD120-50X5型矿用多级离心泵成套范围:

        矿用多级离心泵于电机、底座配套供应,可配功用底座或本身底座,厂方还提供附件(包括吐出锥管、闸阀、底阀、止回阀)和备件(包括叶轮、密封环、导叶套、平衡盘、轴套)。
MD120-50X5型矿用多级离心泵结构图
MD120-50X5型矿用多级离心泵结构图

      MD120-50X5型矿用多级离心泵结构特点:

        本型号水泵是单壳体、单吸、多级卧式节段式离心泵结构,泵的进口水平,出口垂直向上具体结构如下:

        1)定子部分

        主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上

        2)转子部件

        主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧,固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接,为了补偿膨胀在级和平衡挡套之间装了齿形垫,泵检修时应更换此件。

        3)平衡机构

        本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置,该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

      MD120-50X5型矿用多级离心泵使用条件:

        在清水条件下(含固体颗粒低于0.1%),运行5000h无大修,效率下降不超过6%;
        在含固体颗粒0.1%~1%以下污水条件下,运行3000h无大修,效率下降不超过5%;
        在含固体颗粒1~.5%污水条件下,运行2000h无大修,效率下降不超过6%;
