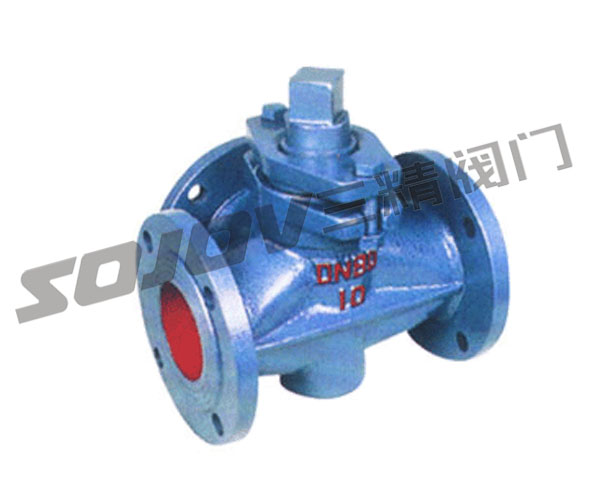

三通铸铁旋塞阀 三通铸铁旋塞阀测试材料表
型号 | 公称压力
PN（MPa） |
试验压力PS（MPa） | 适用介质 | 工作温度（℃） | 壳体 | 密封 | X44W-1.0 | 1.0 | 1.5 | 1.1 | 煤气、油品 | ≤100 |
三通铸铁旋塞阀主要尺寸表 公称压力
PN（MPa） | 公称通径
DN（mm） | 尺寸（mm） | L | D |
D1 | D2 | z-φd | □s | h | H | 1.0 | 25 | 145 | 115 | 85 | 56 | 4╳φ14 | 17 | 38 | 133 | 32 | 170 | 135 | 100 | 78 | 4╳φ18 | 18 | 45 | 152 | 40 | 180 | 145 | 110 | 85 | 4╳φ18 | 24 | 55 | 212 | 50 | 200 | 160 | 125 | 100 | 4╳φ18 | 28 | 74 | 260 | 65 | 220 | 180 | 145 | 120 | 4╳φ18 | 32 | 82 | 295 | 80 | 250 | 195 | 160 | 135 | 4╳φ18 | 40 | 95 | 327 | 100 | 300 | 215 | 180 | 155 | 8╳φ18 | 45 | 135 | 425 | 125 | 350 | 245 | 210 | 185 | 8╳φ18 | 54 | 154 | 482 | 150 | 400 | 280 | 240 | 210 | 8╳φ23 | 62 | 172 | 512 | 200 | 450 | 335 | 295 | 265 | 8╳φ23 | 75 | 195 | 605 | 250 | 530 | 390 | 350 | 320 | 8╳φ23 | 85 | 230 | 660 | 300 | 580 | 440 | 400 | 368 | 8╳φ23 | 100 | 263 | 760 |
三通铸铁旋塞阀材料表 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 | X44W-1.0 | 铸铁 | 铸铁 | 铸铁 | 油浸石棉盘根 |
|
|
|
|
订货须知： 一、①三通铸铁旋塞阀产品名称与型号②三通铸铁旋塞阀口径③三通铸铁旋塞阀是否带附件以便我们的为您正确选型④三通铸铁旋塞阀的使用压力⑤三通铸铁旋塞阀的使用介质的温度。
二、若已经由设计单位选定三精公司的三通铸铁旋塞阀型号，请按三通铸铁旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。
