顶装磁浮子液位计的详细资料：

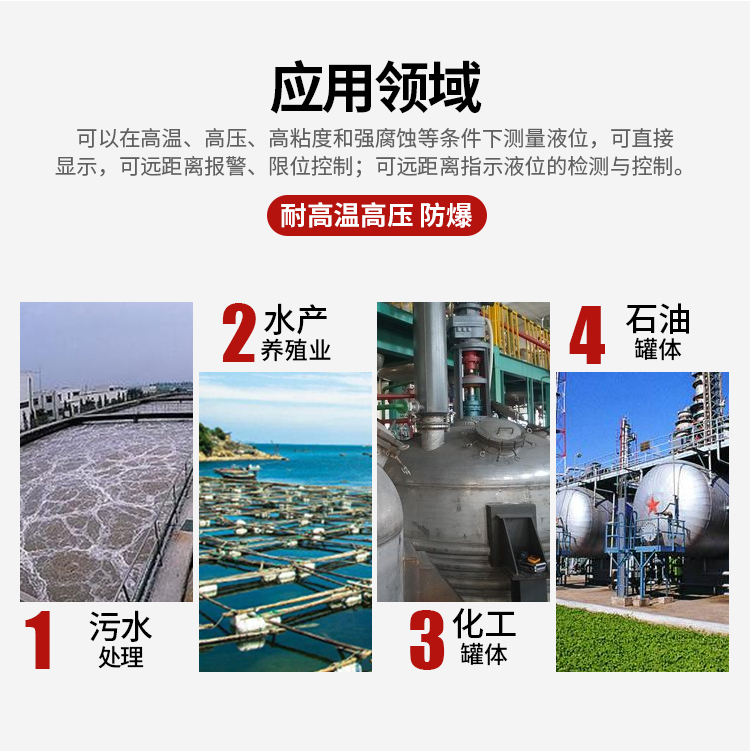

    美国CHAVEZ查韦斯顶装磁浮子液位计是应需集中控制而开发的另一种顶装(底装)型产品,具有现场指示清晰又能远传控制等优点.该产品能广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示。

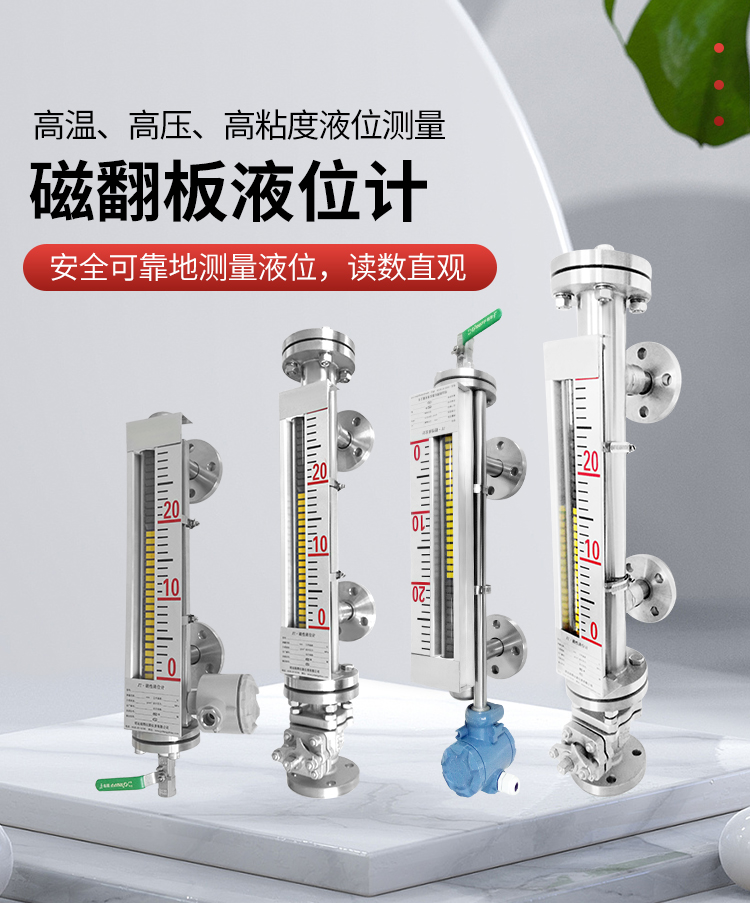

磁浮子液位计

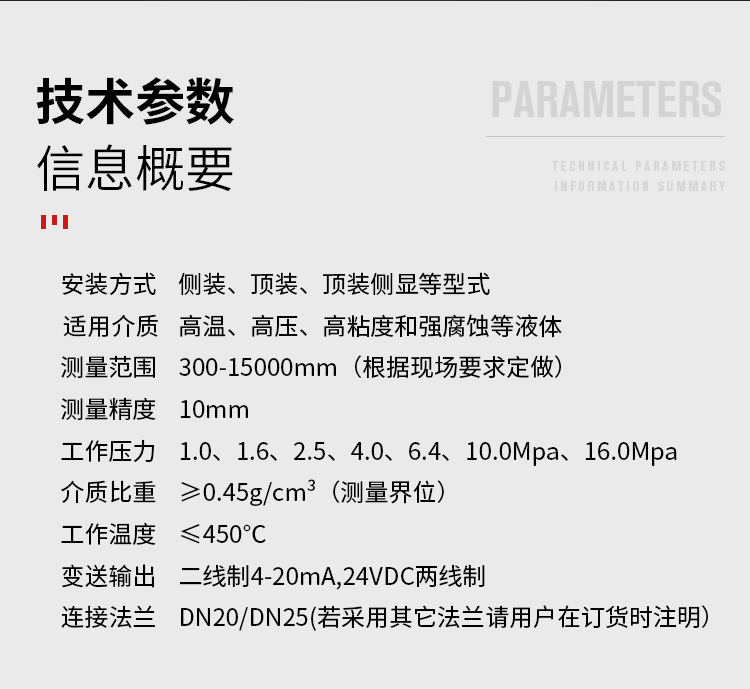

主要技术指标：

    顶装磁浮子液位计技术要求

    测量范围：0～5000mm

    准确度： ±10mm ±16mm

    浮子直径：10mm，16mm

    公称压力：2.5MPa

    介质密度：≥0.7g/cm3（特殊要求可达0.45g/cm3)

    介质温度：-20～+350℃

    接液材质：不锈钢304/316/316L及PP材质

    介质粘度：≤2.0Pa.s

    环境振动：频率≤25Hz振幅≤0.5mm

    跟随速茺：≤0.05m/s

    法兰标准：HG20592～20635-97

    报警器、远传装置：技术参数和UHZ-25系列相同。

顶装磁浮子液位计工作原理：

     该顶装磁浮子液位计由本体(由上、下导管组成）、浮子箱（由红、白双色磁性小浮子组成）、浮子（由磁体、顶杆、浮筒组成）以及液位变送器等组成，其结构如图所示。工作原理为：容器内的浮筒（按不同介质和压力针对研制），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的浮子翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。

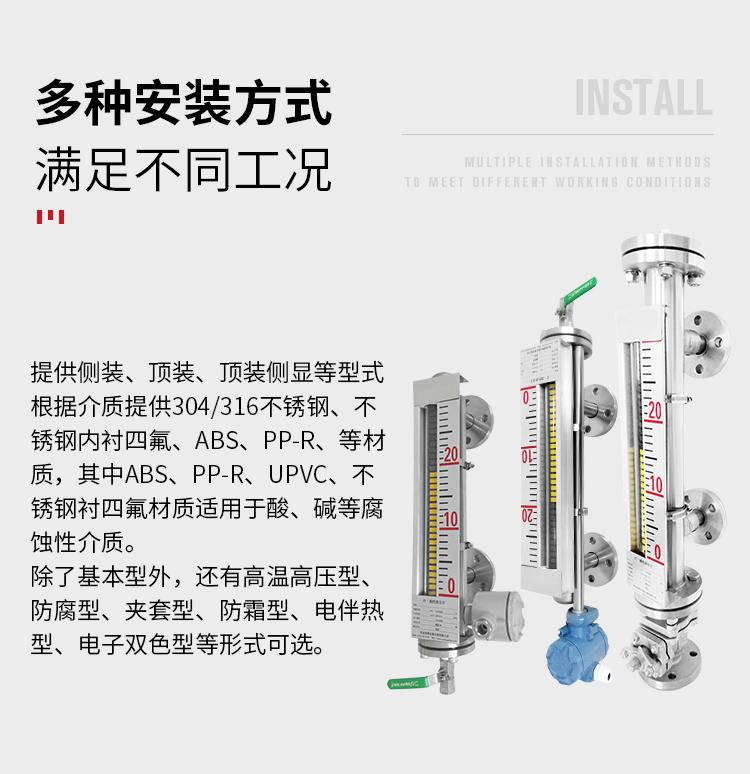

　　1、 在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计

　　2、 适用于粘度较大的液体介质

　　3、 显示器的观察方向可任意改变
