Y42X水用减压阀

返回列表页
  • Y42X水用减压阀

  • Y42X水用减压阀

  • Y42X水用减压阀

  • Y42X水用减压阀

  • Y42X水用减压阀

收藏
举报
参考价 面议
具体成交价以合同协议为准
  • 型号 Y42X
  • 品牌 其他品牌
  • 厂商性质 生产商
  • 所在地 上海市

在线询价 收藏产品 加入对比

更新时间:2018-05-04 14:28:07浏览次数:688

联系我们时请说明是制药网上看到的信息,谢谢!

联系方式:潘达伟查看联系方式

产品简介

工作温度 55 公称通径 15-400
连接形式 法兰 流动方向 单向
驱动方式 其他 通道位置 三通式
温度范围 中温 压力 常压
有效截面积 0,001 执行质量标准 国标
材质 碳钢,铸钢,不锈钢 产地 国产
产品大小 中型 产品新旧 全新
结构形式 薄膜式 适用介质 冷水
型号 Y42X
Y42X水用减压阀具有调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。

详细介绍

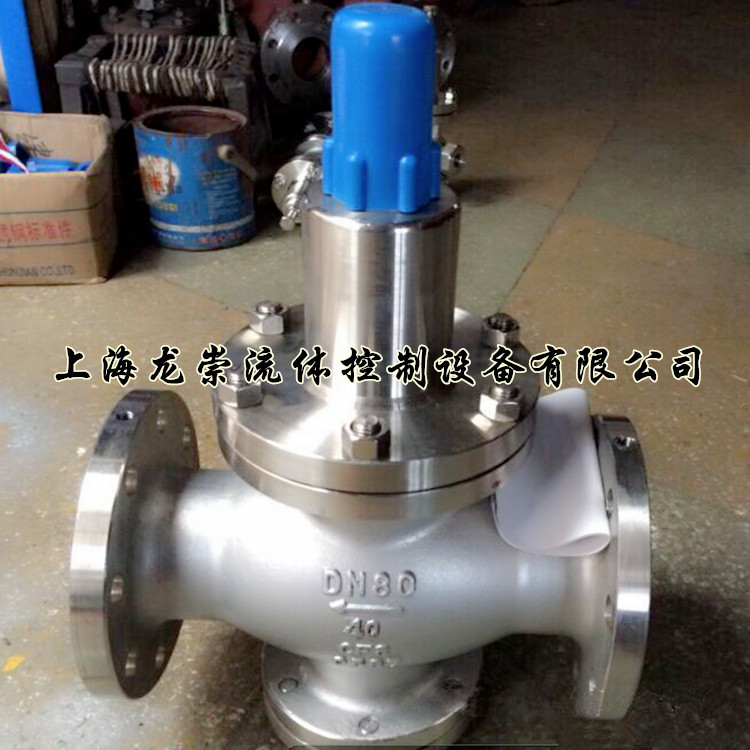

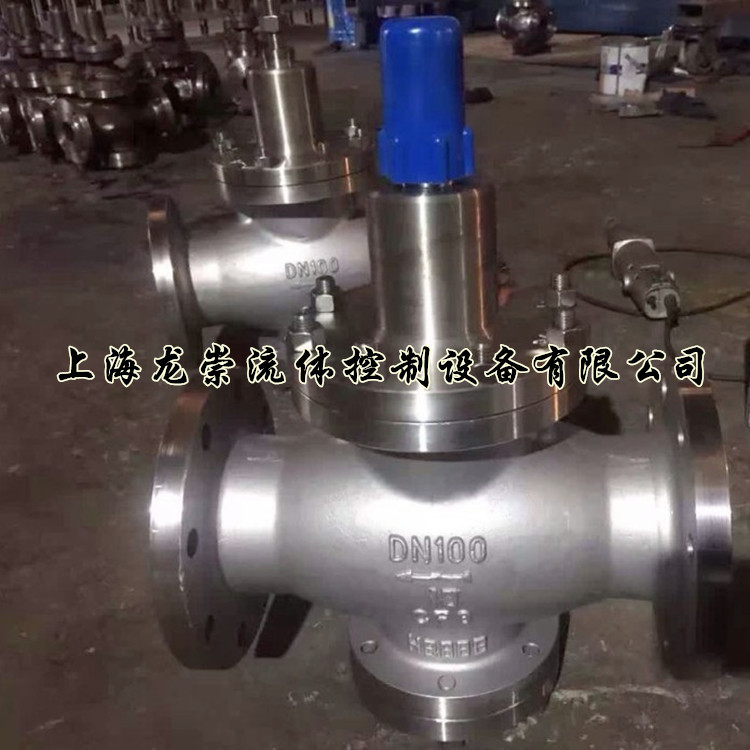

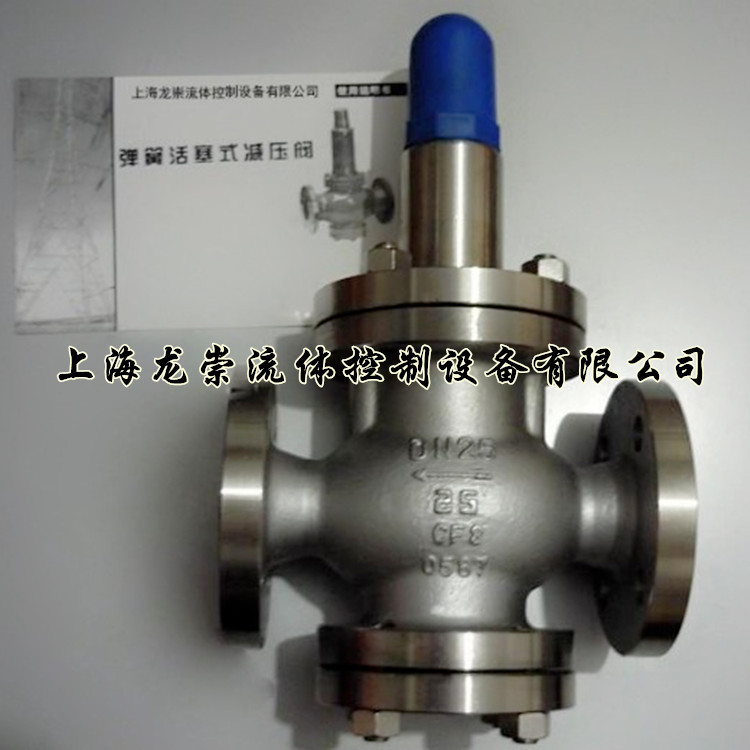

Y42X水用减压阀

Y42X

Y42X-2

Y42X-1



概述

  Y42X水用减压阀具有调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。

在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。

属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。



主要零件材料

零件名称零件材料
阀体 阀盖 底盖WCB
阀座2Cr13
阀瓣2Cr13
阀杆2Cr13
缸套2Cr13/25(镀硬铬)
活塞2Cr13
O型圈丁晴橡胶
密封圈橡胶
膜片夹织物丁橡胶
调节弹簧60Si2Mn





主要技术参数和性能指标
型号Y410X / Y110XY416X / Y116XY42X
公称压力(Mpa)1.01.62.5
壳体试验压力(Mpa)*1.52.43.75
密封试验压力(Mpa)1.01.62.5
zui高进口压力(Mpa)1.01.62.5
出口压力范围(Mpa)0.2-0.80.2-1.00.4-1.6
压力特性偏差(Mpa)△P2PGB12244-1989
流量特性偏差(Mpa)P2GGB12244-1989
渗漏量0
工作温度0℃-80℃
*:壳体试验不包括膜片、顶盖



流量系数(Cv)
DN1520253240506580100125150200250300350400500
Cv12.546.591625366410014025040057078010201500



 undefined

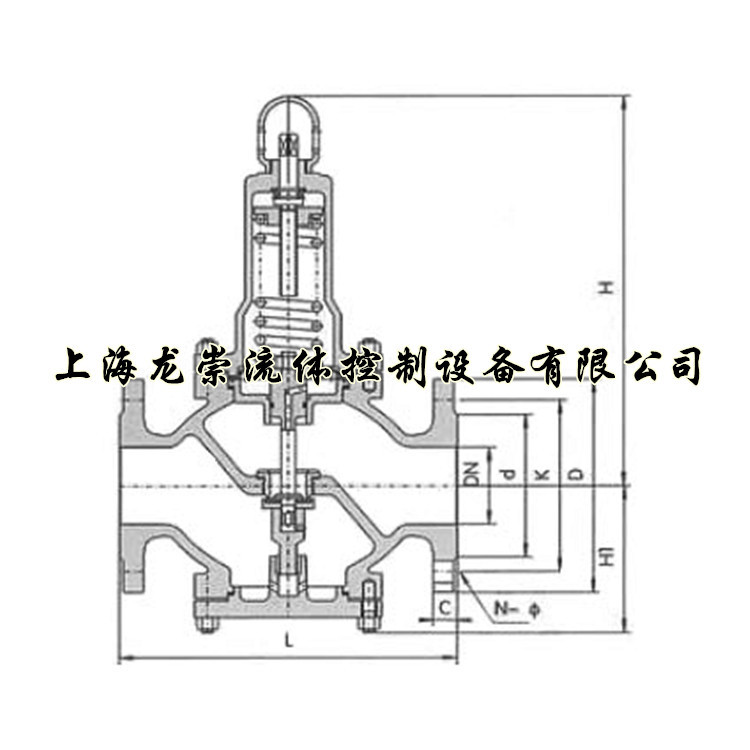

外形尺寸(PN1.0-2.5)单位:mm
公称通径DN外 形 尺 寸
LHHl
1516022590
2016026598
25180265110
32200265110
40220320125
50250320125
65280325130
80310385160
100350385170
125400430200
150450430210
200500560240
250650690290
300800800335
350850880375
400900980405
4509001100455
5009501130465
订货须知:
产品型号 公称压力 公称通径 连接法兰标准 额定流量系数Cv 进口压力 调节范围 工作介质和介质温度
