一．ZMQPF型气动薄膜衬氟调节阀【超卓阀门】 概述：

ZMQPF型气动薄膜衬氟切断阀（ZMQPF气动调节阀）是一种四氟波纹管密封阀。它由气动薄膜执行机构和直通单座衬氟塑切断阀本体两部份组成。由于该阀接触介质的部位采用高压注塑工艺，衬有能耐腐蚀介质 (如盐酸、硫酸、硝酸、氢氟酸等)和耐老化的聚全氟乙烯(简称F46)，又采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质的开启与切断的二位控制。

二．基本结构：

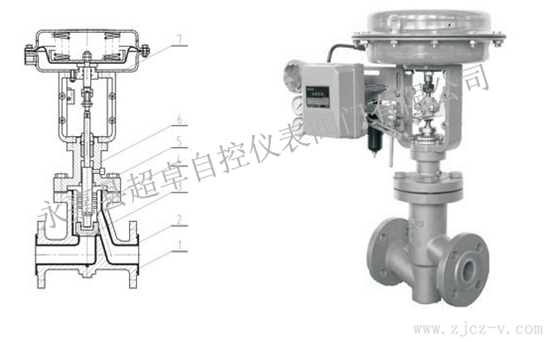

1、阀体2、衬里(2～3mm厚的F46) 3、阀芯4、PTFE波纹管5、阀杆6、阀盖7、执行机构

从上述结构图上可看出，所有阀内件金属部件均不与介质接触

三．ZMQPF型气动薄膜衬氟调节阀 产品特点：

1、耐腐蚀：阀体内腔、阀座、阀杆均包衬2.5～3mm厚的F46，能耐酸、碱，耐强腐蚀。
2、密封性能好：采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏。
3、泄漏量小：由于阀芯、阀座是软密封，故泄漏量达GB/T4213中Ⅵ级标准。
4、采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高。

四．ZMQPF型气动薄膜衬氟调节阀 主要零件材质：

五．ZMQPF型气动薄膜衬氟调节阀 主要技术参数：

六．ZMQPF型气动薄膜衬氟调节阀 设计选型注意事项：

1、在强腐蚀介质选用阀门时，首先要考虑衬氟阀，我们进行过成本核算以及多处用户走访，在强腐蚀环境中若采用316阀体+哈氏合金，其成本至少是同口径衬氟阀门的3-4 倍，而且往往阀内件腐蚀后，而阀体几乎还是新的，浪费特别严重，还不如直接选衬氟阀，哪怕定期更换都划算。
2、尽量不要选气动隔膜阀，因为隔膜阀有一个极不可靠的运动部件隔膜，由于控制阀动作频繁，隔膜即要受介质压力、介质冲刷、介质腐蚀、上下动作膜室增压降压，隔膜很容易折裂，又加上隔膜阀往往没填料，其隐患就更大了。(手动隔膜阀由于动作次数较小上述情况有所改善)。
3、在流通能力允许的情况下，可用衬氟单座调节阀代替衬氟球阀。因为衬氟球阀在转动过程中，若由于存在着巨大的磨擦与撕扯，球体与阀座上的F46容易损坏。而衬氟单座调节阀属于接触密封，即使磨损也会自动补偿，保证及时密封。
4、衬氟单座切断阀不能用于真空环境中。因为真空会导致F46吸引松弛。

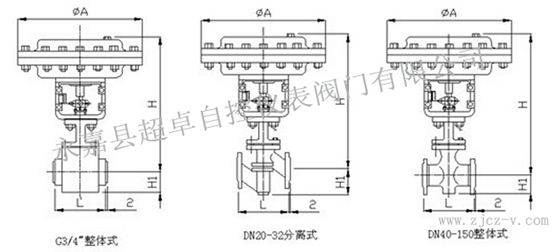

七．ZMQPF型气动薄膜衬氟调节阀 外形尺寸：

注：法兰连接尺寸符合GB9113-2000标准。也可按用户的ANSI、JIS、JPI等标准制造。

八．ZMQPF型气动薄膜衬氟调节阀 订货须知：

订货时请用户提供以下资料：
·切断阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力，阀后压力
·介质名称及状态，介质流量
·整机作用方式(气开还是气关)，仪表风(气源)压力
·附件要求:空气过滤减压器、电磁阀、(顶装)手轮等
·阀体法兰标准(不指明时我厂按GB9113-2000规定供货)
·阀体结构长度(法兰面距L)(不指明时我厂按GB12221-2005规定供货)
