产品简介

产品 型号 基本功能 特点 智能照明系统 SW-BUS 按键汉字、图案可根据用户要求免费定制 多路多模块多场景设定与控制 时间控制,自动控制 单回路开关、总开、总关 时钟显示 灯光名称、区域名...

详细介绍

产品概述

【一】SW-BUS 系统价值及优势
SW-BUS智能照明监控系统是由南京斯沃研发生产,可对灯光进行集中控制。
舒适:用户对现代化建筑体的舒适性有更高的期待,SW-BUS可满足用户在舒适方面的需求,为其提供安全,满意的生活和工作环境。
节能:智能照明在满足使用者对环境要求的前提下,还能根据人员的活动,工作规律、自然光状况来调节室内环境,以大限度地减少能量消耗。
经济:建筑自动化可大量减少管理和维护人员,降低管理成本,提高服务水平。
安全:可与消防和安防系统进行联动,提高建筑的安全性。

【二】系统应用领域
00000000000000000000
►智能博物馆
► 智能办公楼
► 智能酒店
► 智能机场
► 智能商场
► 智能体育场
► 智能医院
► 智能学校
► 智能银行
► 智能车站地铁
► 智能展览馆
► 智能家居

【三】系统设计原则
使灯光具备单回路开关、群组开关的控制功能
使灯光具备整体场景变化的控制功能
使灯光具智能触控面板,电脑管理多种控制方式
使灯光具备无人工管理逻辑功能,定时、电脑控制
使灯光管理具备历史数据查询、图形报表生成、打印输出功能
控制系统具备紧急手动开关功能
实时显示设备的开关状态
► 使灯光可以感应到人体自动开关
► 使灯光在特定时间内进行开启和关闭,实现时控
► 可对灯光照度进行调节,自动开关,并且调节光的明亮度
► 可实现手机控制灯光照度,开关,场景模式,以及查看灯光状态
► 通过无线方案实现不用布线,并且随时可以查看灯光状态并且控制

【四】系统组成
有线方案:
智能照明控制系统主要由现场模块设备层、模块采集传输层和用户管理控制层组成。
* 现场模块设备层:智能照明控制模块/智能照明时控模块、人体感应探头、智能控制面板、调光模块、时钟逻辑控制器、多回路电量采集器
* 数据采集传输层:以太网监控器、电源模块、耦合器、以太网交换机
* 用户管理层:智能照明控制系统、电脑设备、液晶控制面板;
SW-BUS是分布式总线结构,采用RS485总线,系统内传感器和驱动模块都有独立CPU,相互之间是对等关系,系统中任一传感器和驱动模块的损坏,不会影响其他无程序关联的系统元件的运行。
智能照明控制系统中受控的负载直接与控制系统的控制模块相连,所有组成单元(如:智能面板)和控制模块(如:开关控制模块)相互连接在一起。当一个智能面板的按钮被按下时,它通过通信介质SW-BUS总线向设定的控制模块以电信号的型式发出一个指令,驱动器收到电信号后经过内置CPU进行信息处理然后再驱动负载,实现相应的功能。这意味着在系统不作任何改动的情况下通过编程实现功能的灵活多变。

►无线方案:
智能照明控制系统主要由现场模块设备层、模块采集传输层和用户管理控制层组成。
* 现场模块设备层:智能照明控制模块/智能照明时控模块、人体感应探头、智能控制面板、调光模块、时钟逻辑控制器、多回路电量采集器
* 数据采集传输层:电源模块、智能网络模块(GPRS模块)
* 用户管理层:智能照明控制系统、电脑设备、液晶控制面板;
SW-BUS也可采用智能网络模块实现无线传输,无需布线,没有通讯距离的限制,并且可实现手机控制,随时随地可以查看。
【五】系统布线
有关屏蔽双绞线的用量由综合布线施工单位负责进行估算及提供;
1、通讯线的选择
模块间的线路:RVVP2×0.75mm²,两根用于远程通讯接线。
2、布线需求
现场的布线,一般通讯线的走线从强电井桥架。每根通讯总线上连接的末端设备,必须按照手拉手连接的原则,以确保系统读表的稳定性。通讯线的一端需到达物联网关安装的位置。一根总线上多连接20个模块。

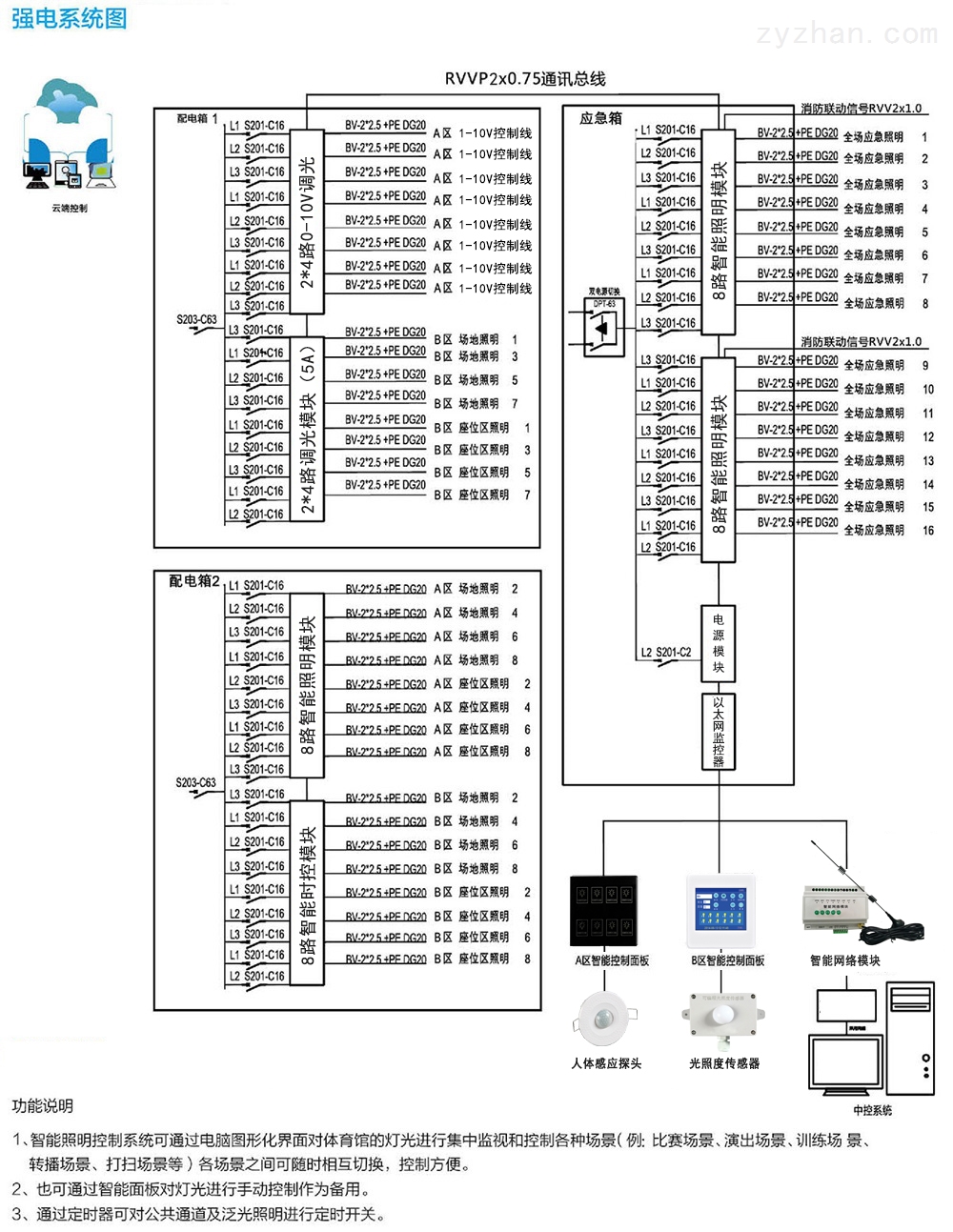

【六】强电图系统

安装尺寸

产品选型

产品型号基本功能特点
智能照明系统


SW-BUS按键汉字、图案可根据用户要求免费定制
多路多模块多场景设定与控制
时间控制,自动控制
单回路开关、总开、总关
时钟显示
灯光名称、区域名称自由编辑
远程编程和管理功能
RS485通讯,标准Modbus-RTU通讯协议
支持GPRS、Wifi、物联网卡
可以电脑手机APP控制

智能照明模块

SWZM-R0416
SWZM-R0616
SWZM-R0816
SWZM-R0916
SWZM-R1016
SWZM-R1216
SWZM-R0430
SWZM-R0630
SWZM-R0830
SWZM-R1220
1.远程集中控制与就地控制
2.消防联动(24号与干接点信号)消防信号反馈
3.应急手动控制
4.掉电记忆,断电自锁
5.后台或面板负载状态显示
6.后台或面板时间设定
7.后台或面板场景设定
8.可外加照度检测、人体红外微波感应
9.可外加无线控制(手机、电脑、PAD)
10.导轨式安装
RS485通讯
支持GPRS、Wifi、物联网卡
可以电脑手机APP控制
智能时控模块

SWTM-R0416
SWTM-R0616
SWTM-R0816
SWTM-R1216
SWTM-R0430
SWTM-R0630
SWTM-R0830
SWTM-R1220
1.经纬度控制
2.时间控制
3.天文时钟
4.光控
5.就地手自动控制
6.远程集中控制
7.消防联动(24号与干接点信号)
8.消防信号反馈
9.LCD液晶显示
10.节假日模块
11.可外加无线控制(手机、电脑、PAD)
12.可外加智能面板控制
13.导轨式安装
RS485通讯
支持GPRS、Wifi、物联网卡
可以电脑手机APP控制
电源模块

SWZM-PWR30提供SW-BUS总线电源
AC220/DC12V 3.5A
多带40回路
智能触控面板



SWZM-KP86A/4
SWZM-KP86A/6
SWZM-KP86A/8
SWZM-KP86A/12
SWZM-KPCB
SWZM-KPCA
手动现场
远程控制
自定义场景
按键汉字、图案可根据用户要求免费定制
多路多模块多场景设定与控制
时间控制,自动控制
单回路开关、总开、总关
时钟显示
灯光名称、区域名称自由编辑
DC12V输入
RS485通讯
Modbus-RTU通讯协议
智能网络模块

SWZM-N200支持2个网络连接同时在线
支持电脑、手机、PAD等智能终端可视化远程操控
支持Windows/XP/Android等主流操作系统
与智能照明时控模块组合
具备三遥功能,是路灯、景观灯智能控制的理想选择。
支持GPRS、Wifi
支持2G/3G/4G
以太网监控器

SWZM-N100控制模块与系统软件通讯,储存场景,可带64个节点RS485转网口
光照度传感器

SWZM-GK感应光照信号,自动执行场景RS485通讯
Modbus-RTU通讯协议
人体红外感应探头

SWZM-HW感应红外信号,自动执行场景RS485通讯
Modbus-RTU通讯协议
微波传感器
SWZM-WB感应移动信号,自动执行场景RS485通讯
Modbus-RTU通讯协议
调光模块

SWZM-TG100
SWZM-TG200
0~10V 4路
4路5A
可选
可外接定时模块,进行定时场景控制
可外接感应探头,时间人体红外感应或者光控
可远程控制
RS485通讯
Modbus-RTU通讯协议
