角通式过滤器

详细介绍


普惠牌角通式过滤器

    角通过滤器、角通式过滤器也可称为角通自动排过滤器口径从DN40-DN1200,外壳碳钢,滤网304材质,网孔通常40-90目(也可根据用户需要指定网孔大小)。
   角通式过滤器用于过滤、拦截管道中流动液体中的杂质。可以与其它阀门配套使用,也可以单独安装在管道中使用。流动液体进入角通式过滤器经过内置滤筒过滤后,洁净的液体从出口流出,杂物被拦截停留下来,储存在滤筒内。角通式过滤器特别适合安装在管道90°拐弯处。安装时,无论是立管还是水平管道上,应该考虑方便维护。

角通式过滤器主要参数

   公称压力:1.0MPa-1.6MPa-2.5MPa;
   规格口径:DN40到DN600;
   介质温度:0到150度;
   适用介质:水、中水;
   连接形式:法兰。
   壳体材质:碳钢或不锈钢。

角通过滤器产品特点:

   1.角通过滤器过滤器结构简单合理,性能稳定可靠。
   2.直接安装在管道系统中,过滤清洁水质不需用任何支撑结构,施工简便。
   3.杂质和污垢可定期自动冲洗排放。
   4.角通过滤器工作压力1.6MPa,工作温度0度---60度(尼纶滤网)0度---150度(不锈钢滤网)。

角通式过滤器工作原理:

   角通式过滤器主要由的碳钢主体、特殊结构的不锈钢楔形滤网、水流转向阀及排污装置组成,当过滤机工作时,排污阀关闭,水流转向阀处于开启状态,水流由入口进入过滤机,经过滤网过滤到出口。当过滤机需要排污时,关闭水流转向阀,打开排污阀,水流经滤网前半段过滤,部分水流由出口流入系统,剩余水流由滤网后半段外侧流入内侧,经排污口排出,起到反向冲洗过滤网的作用。反冲过程系统可正常运行,无需停机。

角通式过滤器结构尺寸

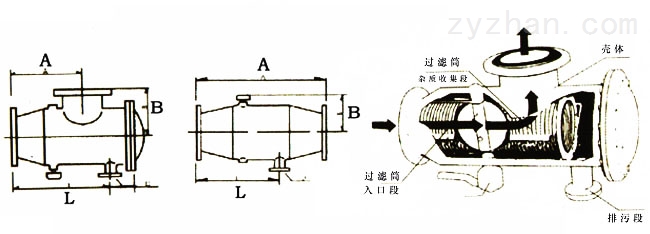

   下面中左面的为角式过滤器,中间为直通式过滤器,右面为角通式结构内剖图。
通式过滤器
口径DN   DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500
角通式 A进口到出口mm 200 280 310 350 440 520 630 720 840 950
B中心到出口mm 290 400 450 525 660 800 950 1090 1230 1380
L总长度mm 370 530 580 670 830 1000 1180 1350 1500 1680
直通式 A进口到出口mm 350 438 525 700 875 1050 1200 1400 1550 1700
L进口到排污口mm 260 326 390 520 650 780 885 1040 1145 1250
排污口 32 40 50 65 80 100 125 150 150 150

角通式过滤器精度选择

网孔尺寸mm 4.75 4.00 3.35 2.80 2.36 2.00 1.70 1.40 1.18 1.00 0.85 0.71 0.60
标准目数 4目 5目 6目 7目 8目 10目 12目 14目 16目 18目 20目 25目 30目


角通过滤器结构尺寸数据

    普惠还为您提供的过滤器产品有:Y型球墨铸铁过滤器Y型过滤器蓝式过滤器自动排污过滤器反冲式过滤器电动式自动排污过滤器GL41HY型过滤器厂家
