轴向型内压式波纹补偿器PZN

详细介绍

轴向型内压式波纹补偿器产品介绍与图片展示


轴向型内压式波纹补偿器成品实物对比图片
    轴向型内压式波纹补偿器图片说明: 图片中两个是不锈钢轴向型内压式波纹补偿器。左一与右一,外观上不同,左一上没拉杆,右一上有拉杆。轴向型内压式波纹补偿器的拉杆是干什么用的?有用吗?为什么一个有,一个没有。拉杆有用!拉杆是为了在运输和安装时避免因受外力作用下,硬拉更挤造成变形.在直正未来安装后投入使用时,功能丧失或达到理想的补偿量要要求,这就是拉杆的作用.。装完成的,投放使用后,拉杆是需要拆卸下来的。图为大家展示了拆卸后的样子与没有拆卸下拉杆的样子。

轴向内压式波纹补偿器主要参数

    公称压力:0.1MPa-1.0MPa-1.6MPa-2.5MPa;
    规格口径:DN32到DN1600;
    产品轴向补偿量:18mm-400mm;
    产品长度:160mm至1071mm,口径、补偿量不同长度不同。
    材质:波纹管材质为不锈钢;法兰材质碳钢或不锈钢。
    连接方式:法兰。
    介质:水、油、蒸汽等各种液体。

普惠牌轴向型内压式波纹补偿器产品介绍:

      1. 轴向型内压式波纹补偿器用途,主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它补偿角位移。

      2.规格型号:生产供应DN32-DN8000;3.压力级别0.1Mpa-2.5Mpa 。

      4.连接方式:法兰连接和接管连接。

      5. 产品轴向补偿量范围:18mm-400mm。

      6.补偿量大!普惠保证到货时间,到货快!一对一专业服务,服务好!配有经验丰富的专业技术人员,提供专业方案提供 。
   一、型号示例:

轴向型内压式波纹补偿器型号图


        举例:0.6TNY500TF
       表示:公称通径为Φ500,工作压力为0.6MPa,(6kg/cm2)波数为4个,带导流筒,碳钢法兰连接的内压式波纹补偿器。
  不锈钢轴向型内压式波纹补偿器成品实物  轴向型内压式波纹补偿器成品实物

       二、轴向型内压式波纹补偿器使用说明:
内压式波纹补偿器主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向的合成位移,具有补偿角位移的能力,但一般不应用它来补偿角位移。
       三、内压式波纹补偿器对支座作用力的计算:
       内压推力:F=100·P·A     轴向弹力:Fx=Kx·(f·X)
       横向弹力:Fy=Ky·Y        弯 矩:My=Fy·L
       弯 矩:Mθ=Kθ·θ      合成弯矩:M=My+Mθ
       式中:Kx:轴向刚度N/mm X:轴向实际位移量mm
       Ky:横向刚度N/mm Y:横向实际位移量mm
       Kθ:角向刚度N·m/度          θ :角向实际位移量度
       P:工作压力MPa A:波纹管有效面积cm2(查样本)
       L:补偿器中点至支座的距离m .

       四、轴向型内压式波纹补偿器应用举例:

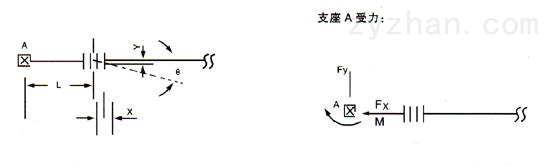

   某碳钢管道,公称通径500mm,工作压力0.6MPa,介质温度300°C,环境低温度-10°C,补偿器安装温度20°C,根据管道布局(如图),需安装一内压式波纹补偿器,用以补偿轴向位移X=32mm,横向位移Y=2.8mm,角向位移θ=1.8度,已知L=4m,补偿器疲劳破坏次数按15000次考虑,试计算支座A的受力。


        解:(1)根据管道轴向位移X=32mm。
       Y=2.8mm。
       θ=1.8度。
       由样本查得0.6TNY500×6F的轴向位移量X0=84mm,
       横向位移量:Y0=14.4mm。角位移量:θ0=±8度。
       轴向刚度:Kx=282N/mm。横向刚度:Ky=1528N/mm 。
       角向刚度:Kθ=197N·m/度。用下面关系式来判断此补偿器是否满足题示要求:


        将上述参数代入上式:


        (2)对补偿器进行预变形量△X为:


       因△X为正,所以出厂前要进行“预拉伸”13mm。
      (3)支座A受力的计算:
       内压推力:F=100·P·A=100×0.6×2445=14600(N)
       轴向弹力:Fx=Kx·(f·X)=282×(1/2×32)=4512(N)
       横向弹力:Fy=Ky·Y=1528×2.8=4278.4(N)
       弯 矩:My=Fy·L=4278.4×4=17113.6(N·m)
       Mθ=Kθ·θ =197×1.8=354.6(N·m)
      合成弯矩:M=My+Mθ=17113.6+354.6=17468.2(N·m) 。

       普惠专业生产轴向型内压式波纹补偿器厂家免费提供安装方案。用心服务客户!:!
