详细介绍

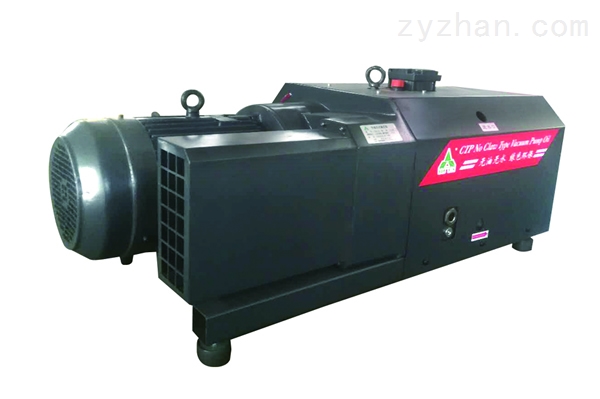

CTP30、50、70、100
CTP180
工作原理
这台真空泵是根据爪形原理工作的,且可以排气作为输送气体回收及回用。
一、简介:
CTP系列爪式真空泵是一种转子为爪型的旋转式容积真空泵,泵壳内具有两个共轭啮合的爪形转子,与罗茨真空泵类似,转子由一对同步高精度齿轮来带动旋转并固定相位,转子之间及转子与泵壳之间并不接触,留有微小的间隙。气体的进气口和排气口均设在泵壳的端面上,分别由两个转子端面周期性的定时开闭,具有阀的调解作用。
二、特点:
CTP系列真空泵适用于低、中真空领域,主要用于抽除空气和其他干燥气体,它是低、中真空的主要设备之一,它可单独使用,也可以成为其它真空泵的前级泵。
该系列真空泵全干式,无油无水;爪间无接触,不用阀片、弹簧等,易损件少、振动小、噪音低、经久耐用;自带清扫口,可以及时免拆清理泵内结胶、粉尘等。
三、技术参数
型号参数 | 抽速 L/S | 极限压力 MPa | 功率 KW | 转速 r/min | 重量 kg | 噪音 Db(A) | |
CTP30 | 30 | -0.097 | 3 | 2980 | 185 | 70 | |
CTP50 | 50 | -0.097 | 4 | 2980 | 195 | 75 | |
CTP70 | 70 | 风冷 | -0.082 | 5.5 | 2980 | 245 | 70 |
水冷 | -0.097 | ||||||
CTP100 | 100 | 风冷 | -0.082 | 7.5 | 2980 | 265 | 75 |
水冷 | -0.097 | ||||||
CTP180 | 180 | 水冷 | -0.094 | 11 | 2980 | 498 | 74 |
