PZ673X型气动浆液阀、铸铁刀闸阀

　　

产品概述

PZ673X型气动浆液阀、铸铁刀闸阀适用于糖浆、纸浆、泥浆、污水、煤浆等介质管路上，适用温度：-10～80℃作启闭调节和节流使用，适用于水平安装，亦可倾斜安装。

产品特点

1、结构简单：轻便、密封性能好。
2、操作方式：手轮、电动、电液动、气动。

主要零部件材质

PZ673X型气动浆液阀、铸铁刀闸阀主要零部件材质

阀体	灰铸铁、碳钢
闸板	不锈钢
阀杆	不锈钢
立柱	45＃
密封圈	橡胶

产品外形结构尺寸

PZ673X型气动浆液阀、铸铁刀闸阀外形结构尺寸(mm)

DN	L		D1	D2	D0	H	N-M
	PN6	PN10
50	40	40	125	100	180	295	4-M16
65	40	40	145	120	180	305	4-M16
80	50	50	160	135	220	330	4-M16
100	50	50	180	155	220	380	4-M16
125	50	50	210	185	240	415	4-M16
150	60	60	240	210	280	490	4-M20
200	60	60	295	265	280	550	4-M20
250	70	70	350	320	360	693	8-M20
300	70	80	400	368	400	796	8-M20
350	80	90	460	428	400	895	10-M20
400	80	120	515	482	500	1004	10-M22
450	90	120	565	532	500	1110	14-M22
500	100	130	620	585	600	1210	14-M22
600	100	140	825	685	700	1460	14-M27
700	100	140	840	800	800	1680	16-M27
800	120	150	950	905	800	1910	16-M30
900	120	150	1050	1005	800	2130	20-M30

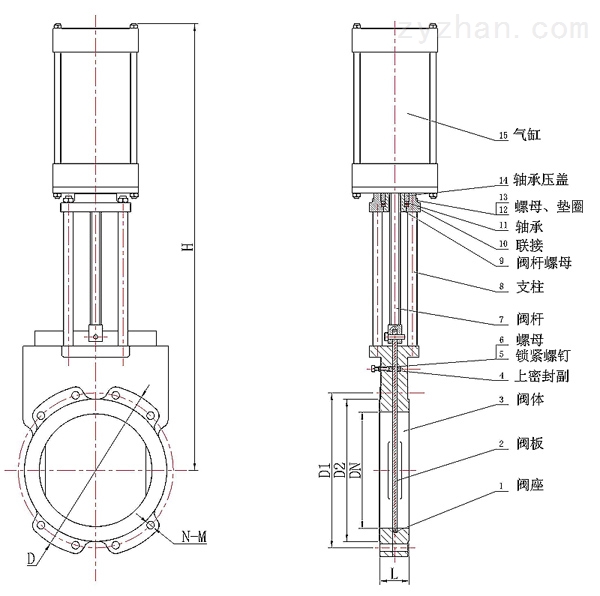

产品外形结构尺寸图

刀型闸阀的安装注意事项

1.刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀闸阀定期保养，不得随意碰撞及挤压，以免影响密封。
