连接形式 | 法兰 | 流动方向 | 换向 |
---|---|---|---|
驱动方式 | 手动 | 通道位置 | 三通式 |
温度范围 | 高温 | 压力 | 低压 |
执行质量标准 | 国标 | 材质 | 玻璃,碳钢,铸铜,铸铁,铸铝,铸钢,陶瓷,塑料,石墨,衬氟,不锈钢,铝合金,钛合金,其他 |
产地 | 国产 | 产品大小 | 小型 |
产品新旧 | 全新 | 适用介质 | 液体 |
一、不锈钢三通球阀产品结构及其特性说明
SFAQ、SFGQ系列三通球阀采用四面阀座、一体化结构。适用
于液体、气体、粉体等介质的汇合、分流及分配。其操作省力,维修方便。适用于石油、化工、电力等企业部门输送各种气体、液体、粉体等介质的管道、储罐、容器设备上汇合或分流装置。其特点是:
1.阀门按流通形式分为“L型"(3位2通)、“T型"(3位2通)两种类型。其中“L型"可实现对介质流向进行如‘图A’的两种切换功能;“T型"可实现对介质的分流或混流,如‘图B’的四种切换功能。可按工况要求选择其中一种。
2.阀座采用PTFE材料,阀门的启团力小,开关轻便。
3.阀门采用三体结构,拆装方便,便于现场维修、更换、其流道通畅,流体阻力小。
4.具有防静电结构,下装式阀杆及填料结构设计,防止阀杆脱落,体积小节约安装空间。
Q44 三通球阀可分为L形和T形,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。
二、不锈钢三通球阀性能及设计规范:
1、压力等级:PN1.6、2.5、4.0、6.4、(Mpa);ANSI 150、300磅级
2、公称通径:DN15-200;1/2"-8"
3、适用温度:-29-150℃
4、适用介质:碳钢:适用水 蒸气 油品等介质
5、连结方式:法兰连结按:JB、GB、HG、SH及ANSI B16.5、JIS、DIN等标准;
焊接端按:GB12224及ANSI B 16.25;螺纹连结按:GB7306及NPT

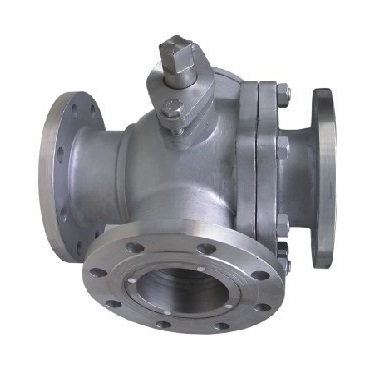

三、不锈钢三通球阀图片:卫生级304不锈钢三通球阀法兰球阀生产厂家
