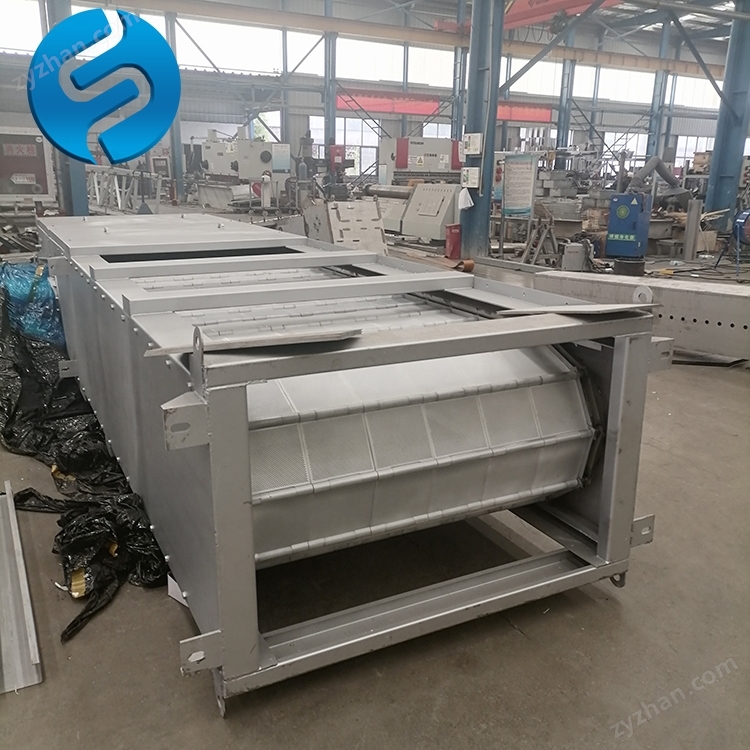

内进流网板格栅机

内进流网板格栅机水孔网板

●污水处理厂

●中水回用及水预过滤

●工业废水处理厂

●回收水厂

●夏季暴雨水处理

●饮用水处理厂

●其他各种水过滤领域

结构特点

●严密的钢架结构

●带有观察板的封闭式上部结构

●传动轴与驱动单元直接相连

●抗摩擦

●的密封、以保证大于滤网孔的杂质无疏漏

●获得的网板无需适用毛刷清洁

阶梯式格栅机产品优势

●CF200/CF100细格栅被安置在一个独立式的不锈钢框架中，这种设计减少了土建工作，主链条导向机械不需与土建准确对中。

●网板的旋转是靠主链来完成，工作平台上部的链轮支撑主链。导轨装配有防磨条以保护主链和框架。CF200/CF100细格栅均采用涡轮减速驱动装置，电流感应装置能够防止扭矩过载。

●在CF200上密封是通过移动网板与框架之间的承重型橡胶密封和低摩擦的塑料密封条来实现的。另外，每一个网格板之间都带有弹性橡胶密封。

●CF100采用低摩擦的塑料密封翅和低摩擦的塑料轨道面接触密封。这种密封与网格版板结构相结合，为整个回转移动网板提供的密封。

●CF200和CF100的每一个网板之间，都有栅渣提升阶梯，这是一个特点。格栅前面的水流由通过滤网框架与土建墙之间的挡板形成。

●网板由获得的高新材料制成，这种材料制成的网板可以有钢或者其他金属制成的网板所不能清楚的毛发絮状物，或者是存在污水中的絮状纤维物。

●F200型细格栅的直径范围为2毫米--6毫米。这种网状的设计还应用于我公司提供的污水鼓型细格栅的设计。

内进流网板格栅机水流方式

●通常采用从中心入流，经多年的研究和实践证明，这种中心入流的方式是废水中悬浮固体的方法。

●CF200和CF100型细格栅了传统直入式格栅经常遇到的残渣夹带的问题。

●污水进入滤网的中心，通过高新材料的网板流出，水中的杂质被截留在网板的内侧，并由移动的网板提升至平台高度时排放到收渣单元。网板在此处也会由低压水喷淋系统进行冲洗，低压水流清理系统会将网孔中的残渣冲掉。同时，滤水网板得到了清理。

●喷洗头就安装在滤网上部喷洗管上。每当网板经过排渣点时，都将会被冲洗。在冲洗管上安装有一个可拆卸的端盖，当没有水或水流不足时，压力开关和压力表会使滤网停止运行。

方便快捷的安装

●F200和CF100型细格栅通常一件运输，这就使安装轻松很多并且能够使格栅提升到装配的位
