橡皮软电缆QXRFP-4×25

参考价	¥ 87
订货量	≥1000米

具体成交价以合同协议为准

公司名称安徽天缆电气有限公司
品牌其他品牌
型号QXRF QXRFP
所在地滁州市
厂商性质生产厂家
更新时间2022/3/13 9:05:52
访问次数565

产品标签:

橡皮软电缆 QXRFP-4×25 高速差分电缆铁路信号电缆西门子总线电缆

在线询价收藏产品查看电话同类产品

联系我们时请说明是制药网上看到的信息，谢谢!

索取相关资料

公司介绍主营产品

安徽天缆电气有限公司（皖特缆牌）主要产品：电线电缆、铁路信号电缆，高速差分屏蔽电缆，内屏蔽数字电缆，长途对称信号电缆，计轴信号电缆，铁路环保贯通地线，延长型补偿电缆，西门字通讯总线，RS485-120欧母通讯线，阻燃耐火消防线，硅胶电缆，船用耐油电缆，超高温纯镍导线，超柔性拖链电缆，螺旋弹簧电缆，航空专用镀银耐油线，各种规格扁电缆，变频器软电缆，特种特殊电缆均可根据客户要求定制。仪器仪表、电厂用热电阻，水泥厂专用耐磨仪表等，电缆桥架、高低压开关柜生产、加工、销售。安徽天缆电气有限公司能力强、工艺新的一家专业生产线桥架及电线电缆的厂家，电线电缆30000公里。产品质量可靠、电缆分高、低压电力电缆、动力电缆、控制电缆、计算机电缆、高温电缆、补偿电缆、硅橡胶电缆、仪表电缆、防爆本安电缆、低烟无卤电缆、通用型橡套电缆等。仪器仪表分：耐磨热电偶，铠装热电阻、快速热电偶，铂铑快速热电偶、双金属温度计、压力表、压力变速器、涡街流量计等。... 工业电气和自动化设备研发、生产、销售以及系统成套于一体的高科技企业。

　　安徽天缆电气有限公司终坚持“科技为先，创新为主”的发展方向，致力于电气和自动化设备行业的拓展安徽天缆电气有限公司不断引进专业管理理念和管理标准，建立了完善的管理体系。目前已通过了质量管理体系认证、环境管理体系认证、测量管理体系认证。
　　安徽天缆电气有限公司（皖特缆牌）坐落在享有盛誉的“皖东明珠”——天长市，南与六朝古都南京接壤，东与人文荟萃的扬州毗邻。安徽天缆电气有限公司具有完善的营销服务络，产品涉及工业自动化仪表、工业控制系统、电子元器件、电线电缆、光纤光缆、线缆桥架、高低压配电设备等。
　　安徽天缆电气有限公司承“务实、创新、共赢”的企业宗旨，恪守“竭诚服务、诚实守信”的企业道德，铭记“品质优先，顾客为上”的生存之本，安徽天缆电气有限公司将继续以质为本，开拓创新，以追求产品和服务的不断完善为永恒主题，与您一起为中国经济腾飞作出不懈努力。

展开显示更多内容

主要产品：电线电缆、铁路信号电缆，高速差分屏蔽电缆，内屏蔽数字电缆，长途对称信号电缆，计轴信号电缆，铁路环保贯通地线，延长型补偿电缆，西门字通讯总线，RS485-120欧母通讯线，阻燃耐火消防线，硅胶电缆，船用耐油电缆，超高温纯镍导线，超柔性拖链电缆，螺旋弹簧电缆，航空专用镀银耐油线，各种规格扁电缆，变频器软电缆，特种特殊电缆均可根据客户要求定制。仪器仪表、电厂用热...

产品简介在线询价

防护等级	IP44,IP55,IP64,IP65,IP66	绝缘材料	橡皮
线芯材质	无氧铜	芯数	多芯
产地	国产	产品新旧	全新
长度	10000	电线最大外径	根据客户要求定制
绝缘厚度	2	外表材质	乙丙橡胶

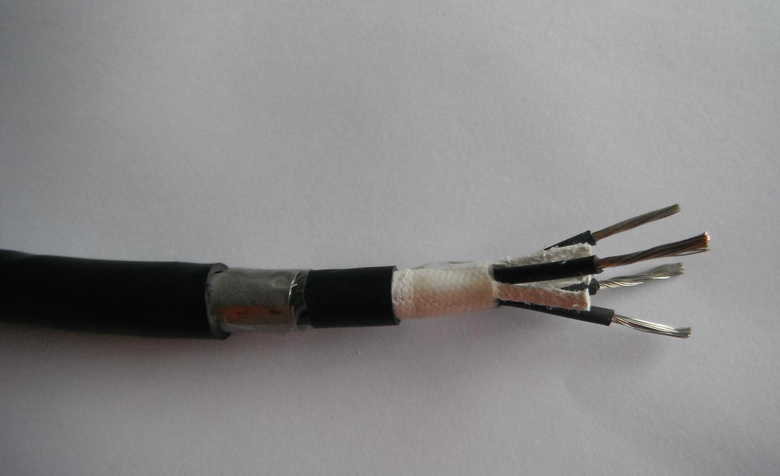

橡皮软电缆	QXRFP-4×25

橡皮软电缆QXRFP-4×25 ，QXRF 镀锡铜线芯特种复合塑料绝缘特种复合塑料护套软电缆
QXRFZ 镀锡铜线芯特种复合塑料绝缘特种复合阻燃软塑料护套软电缆
QXRFP 镀锡铜线芯特种复合塑料绝缘特种复合软塑料护套屏蔽软电缆
QXRFPZ镀锡铜线芯特种复合塑料绝缘特种复合软塑料阻燃护套屏蔽电缆

橡皮软电缆QXRFP-4×25 产品信息

安徽天缆电气有限公司长期供应QXRF QXRFP 橡皮软电缆

QXRF QXRFP特种软电缆

■1 用途

电源电缆适用于动力传输，控制电缆适用于仪器仪表及电信设备的控制

■2 产品标准

参照国际电工会员会IEC502、IEC227和国标GB/T12706.1-2002

■3 使用特征

1）额定电压U0/V为450V/750V及以下；

2）较低使用环境温度为-40℃，线芯长期工作温度为 105℃；

3）电缆允许弯曲半径，不小于电缆平均外径上限值的40倍。

4）特点：该产品采用改良的复合塑料作绝缘，特种复合特软塑料作护套，具有电气性能*，舒缓老化、耐寒、耐热老化、耐酸碱等性能，在低温条件下能保持良好的柔软性。

■4 产品型号及名称

QXRF　镀锡铜线芯特种复合塑料绝缘特种复合塑料护套软电缆

QXRFZ 镀锡铜线芯特种复合塑料绝缘特种复合阻燃软塑料护套软电缆

QXRFP 镀锡铜线芯特种复合塑料绝缘特种复合软塑料护套屏蔽软电缆

QXRFPZ镀锡铜线芯特种复合塑料绝缘特种复合软塑料阻燃护套屏蔽电缆

■5 电缆规格

安徽天缆电气有限公司电源电缆

芯数	导体标称截面mm2	芯数	导体标称截面mm2
1	1.5～300	4	1.5～150
2	1.5～150	3 1	1.5～150
3	1.5～150

控制电缆

芯数	导体标称截面mm2	芯数	导体标称截面mm2
0.2	2～37	1.5	2～37
0.3	2～5	2.5	2～19
0.4	2～5	4	2～5
0.5	2～37	6	2～5
1.0	2～37	10	2～5

6 性能指标：

1.导电线芯结构及导体直流电阻

导体标称截面mm2	导体结构根/单位直径 mm	20℃导体较大直流阻 Ω/Km
0.2	12/0.15	95.0
0.3	16/0.15	71.2
0.4	23/0.15	49.6
0.5	28/0.20	40.1
0.75	24/0.20	26.7
1.0	32/0.20	20.0
1.5	48/0.20	13.7
2.5	77/0.20	8.21
4.0	126/0.20	5.09
6.0	196/0.20	3.39
10	315/0.20	1.95
16	513/0.20	1.24
25	798/0.20	0.975
35	1110/0.20	0.565
50	1591/0.20	0.393
70	2220/0.20	0.227
95	1332/0.30	0.210
120	1702/0.30	0.164
150	2109/0.40	0.130

2 试验电压：电缆经受交流50Hz 2500V电压试验5分钟不击穿

■7 电缆结构尺寸：

7.1电源电缆（QXRF、QXRFZ）

标称截面 mm2	绝缘厚度 mm	外护套厚度 mm	电缆平均上限 mm
1芯	2芯	3芯	4芯	1芯	2芯	3芯	4芯
1.5	0.7	1.2	1.5	1.5	1.5	6.8	11.2	11.6	12.4
2.5	0.8	1.2	1.5	1.5	1.5	7.4	12.4	14.0	15.0
4	0.8	1.4	1.5	1.8	1.8	8.6	14.2	15.6	17.0
6	0.8	1.4	1.8	1.8	1.8	9.6	16.4	17.3	19.0
10	1.0	1.5	1.8	2.0	2.0	11.2	19.2	21.0	24.2
16	1.0	1.5	2.0	2.0	2.2	12.6	23.0	24.8	27.0
25	1.2	1.6	2.2	2.2	2.2	13.6	26.5	28.5	31.0
35	1.2	1.6	2.2	2.4	2.4	16.2	29.8	32.2	36.2
50	1.4	1.6	2.4	2.4	2.6	18.2	34.2	37.0	40.4
70	1.4	1.8	2.6	2.6	2.8	20.8	38.8	41.8	45.8
95	1.6	1.8	2.8	2.8	3.0	23.0	43.8	47.3	52.0
120	1.6	1.8	2.8	3.0	3.2	25.0	48.0	50.8	57.0

标称截面 mm2	绝缘厚度mm	外护套厚度 mm	电缆平均外径 mm
主线	负线	3芯	4芯
3×2.5 1×1.5	0.8	0.7	1.5	10.8	13.4
3×4 1×2.5	0.8	0.8	1.8	13.5	16.2
3×6 1×4	0.8	0.8	1.8	15.5	18.4
3×10 1×6	1.0	0.8	2.0	19.0	22.0
3×16 1×6	1.0	0.8	2.0	22.8	26.0
3×25 1×10	1.2	1.0	2.2	26.5	29.8
3×35 1×10	1.2	1.0	2.4	30.5	34.0
3×50 1×16	1.4	1.0	2.6	35.6	39.0
3×70 1×25	1.4	1.2	2.8	40.5	44.5
3×95 1×35	1.6	1.2	3.0	46.4	50.5
3×120 1×35	1.6	1.2	3.2	50.8	55.0
3×150 1×50	1.8	1.4	3.2	55.8	60.0

7.2 控制电缆

芯数×标称截面 mm2	绝缘厚度mm	护套厚度mm	较大外径 mm	芯数×标称截面 mm2	绝缘厚度 mm	护套厚度mm	较大外径mm
2×0.2	0.4	1.0	6.5	10×0.2	0.4	1.2	11.1
2×0.3	0.5	1.0	7.0	10×0.5	0.6	1.2	12.5
2×0.4	0.6	1.2	7.6	10×0.75	0.6	1.2	13.5
2×0.5	0.6	1.2	8.0	10×1.0	0.6	1.5	15.0
2×0.75	0.6	1.2	8.4	10×1.5	0.7	1.5	17.0
2×1.0	0.6	1.2	8.8	10×2.5	0.8	1.5	19.5
2×1.5	0.7	1.2	10.2
2×2.5	0.8	1.2	11.7	12×0.2	0.4	1.2	11.5
2×6	0.8	1.2	13.9	12×0.5	0.6	1.2	13.0
2×10	1.0	1.5	18.4	12×0.75	0.6	1.2	14.5
				12×1.0	0.6	1.5	15.5
3×0.2	0.4	1.0	7.0	12×1.5	0.7	1.5	17.5
3×0.3	0.5	1.0	7.6	12×2.5	0.8	1.5	20.5
3×0.4	0.6	1.2	8.2
3×0.5	0.6	1.2	8.6	12×0.2	0.4	1.2	12.2
3×0.75	0.6	1.2	8.5	12×0.5	0.6	1.2	13.5
3×1.0	0.6	1.2	9.0	12×0.75	0.6	1.5	15.0
3×1.5	0.7	1.2	10.5	12×1.0	0.6	1.5	16.0
3×2.5	0.8	1.2	12.5	12×1.5	0.7	1.5	18.0
				12×2.5	0.8	1.5	21.0
4×0.2	0.4	1.0	7.5
4×0.3	0.5	1.0	8.0	16×0.2	0.4	1.2	13.0
4×0.4	0.6	1.2	8.5	16×0.5	0.6	1.5	15.0
4×0.5	0.6	1.2	9.2	16×0.75	0.6	1.5	16.0
4×0.75	0.6	1.2	9.6	16×1.0	0.6	1.5	17.0
4×1.0	0.6	1.2	10.0	16×1.5	0.7	1.5	19.0
4×1.5	0.7	1.2	11.5	16×2.5	0.8	1.7	23.0
4×2.5	0.8	1.2	13.0

				19×0.2	0.4	1.2	13.0
5×0.2	0.4	1.0	7.8	19×0.5	0.6	1.5	15.5
5×0.3	0.5	1.0	8.2	19×0.75	0.6	1.5	16.5
5×0.4	0.6	1.2	8.8	19×1.0	0.6	1.5	17.5
5×0.5	0.6	1.2	9.4	19×1.5	0.7	1.5	20.0
5×0.75	0.6	1.2	10.5	19×2.5	0.8	1.5	24.0

安徽天缆电气有限公司供应续表　

芯数×标称截面 mm2	绝缘厚度mm	护套厚度mm	较大外径 mm	芯数×标称截面 mm2	绝缘厚度mm	护套厚度mm	较大外径mm
5×1.0	0.6	1.2	11.0
5×1.5	0.7	1.2	12.0	24×0.2	0.4	1.5	16.2
5×2.5	0.8	1.5	14.5	24×0.5	0.6	1.5	17.5
				24×0.75	0.6	1.5	19.0
7×0.2	0.4	1.2	8.8	24×1.0	0.6	1.5	20.0
7×0.5	0.6	1.2	10.5	24×1.5	0.7	1.7	23.5
7×0.75	0.6	1.2	11.5		0.4
7×1.0	0.6	1.2	13.0	30×0.2	0.6	1.5	16.9
7×1.5	0.7	1.2	16.0	30×0.5	0.6	1.5	18.5
7×2.5	0.8	1.5		30×0.75	0.6	1.5	20.0
				30×1.0		1.7	21.5

8×0.2	0.4	1.2	9.5
8×0.5	0.6	1.2	11.5
8×0.75	0.6	1.2	12.0	36×0.2	0.4	1.5	17.3
8×1.0	0.6	1.2	13.0	36×0.5	0.6	1.5	20.0
8×1.5	0.7	1.2	15.0	36×0.75	0.6	1.7	21.5
8×2.5	0.8	1.5	17.5	2×6 2×1.0	0.8,0.6	1.5	15.2
